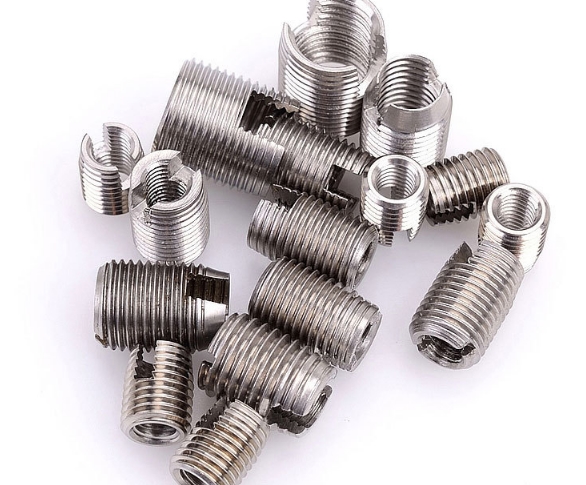

Trong ngành kim khí, có những câu hỏi nghe cực kỳ đơn giản nhưng thực tế lại chưa đủ thông tin để đặt hàng chính xác. Một trong số đó là: “Anh lấy cho em 20 con M8.” Với người mới, M8 có vẻ đã là một thông tin khá đầy đủ. Nhưng với người làm kỹ thuật hoặc mua hàng fastener, đây mới chỉ là điểm bắt đầu. M8 cho chúng ta biết đường kính danh nghĩa của một loại ren hệ mét, nhưng chưa chắc đã cho biết bước ren, cấp dung sai hay tất cả những yêu cầu liên quan đến mối ghép. Khi đi sâu hơn, chúng ta còn gặp ren bước thô, ren bước mịn, UNC, UNF, NPT, BSPP, BSPT… và mỗi loại lại được tạo ra cho những nhu cầu khác nhau.

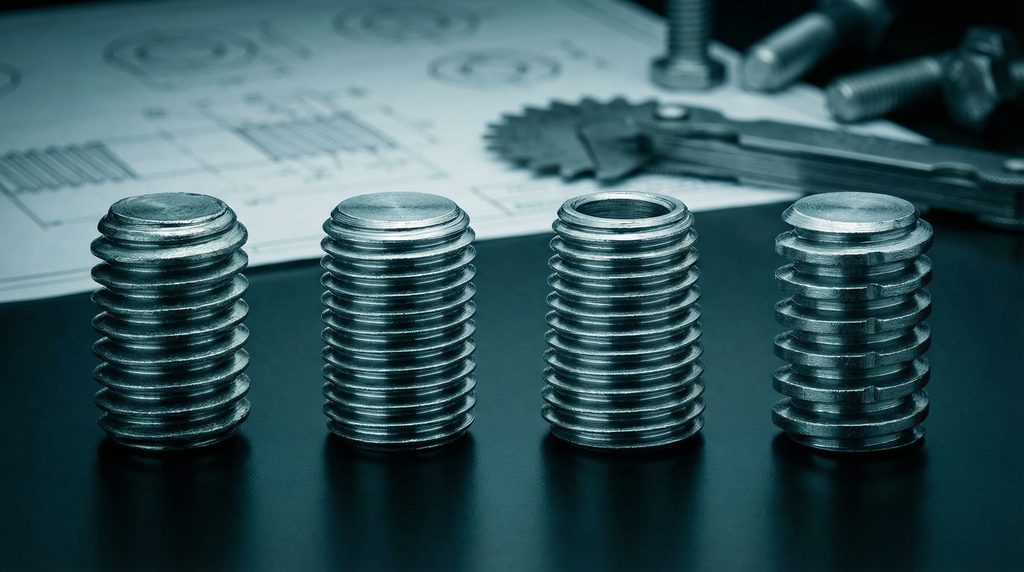

Điều thú vị là một con bulong có thể nhìn gần như giống hệt một con khác nhưng vẫn không thể lắp đúng vào cùng một đai ốc hoặc lỗ ren. Chỉ cần khác bước ren hoặc khác hệ tiêu chuẩn, khả năng tương thích đã thay đổi. Đó cũng là lý do trong ngành fastener, “nhìn giống” chưa bao giờ là một tiêu chí đủ để khẳng định “dùng được”. ISO 261 quy định hệ ren mét thông dụng, trong khi ISO 965 quy định các hệ thống dung sai liên quan đến ren mét; với hệ Unified inch, ASME B1.1 quy định các yêu cầu về dạng ren, series, cấp và dung sai.
💡 Có thể bạn chưa biết: “M8” chưa nói hết câu chuyện
Khi nhìn thấy ký hiệu M8, chúng ta thường hiểu đó là ren hệ mét có đường kính danh nghĩa 8 mm. Nhưng nếu ghi M8 × 1.25, con số 1.25 phía sau chính là bước ren, tức khoảng cách theo phương trục giữa các đỉnh ren liên tiếp. Đây là một điểm rất quan trọng vì cùng đường kính 8 mm nhưng nếu bước ren khác nhau thì hình học của ren cũng khác và không thể mặc định dùng chung. Nói cách khác, đường kính cho biết “ren lớn cỡ nào”, còn bước ren cho biết “các vòng ren nằm với nhau như thế nào”. ISO 261 quy định các đường kính và bước ren được chuẩn hóa trong hệ ren mét thông dụng.
1. Ren hệ mét bước thô – loại quen thuộc nhất trong fastener
Ren hệ mét bước thô là nhóm mà người dùng gặp rất thường xuyên trong bulong, đai ốc và các mối ghép cơ khí phổ thông. Những cách ghi như M6, M8, M10, M12 thường được sử dụng để chỉ các ren mét thông dụng; trong trường hợp cần thể hiện chính xác hơn, người ta có thể ghi đầy đủ cả bước ren, chẳng hạn M10 × 1.5. Điểm quan trọng ở đây là bước thô không có nghĩa là “ren thấp cấp” hay “ren kém hơn”. Đó chỉ là một lựa chọn về hình học ren, phù hợp với rất nhiều ứng dụng thông thường nhờ đặc tính lắp ráp và sử dụng thuận tiện.
Có thể bạn chưa biết: trong thực tế, khi một người chỉ nói “M10” thì nhiều trường hợp họ đang ngầm nói đến bước ren thô phổ biến của kích thước đó, nhưng khi đặt hàng cho sản xuất hoặc những ứng dụng yêu cầu chính xác, cách an toàn hơn vẫn là xác định rõ cả bước ren thay vì suy đoán. Đây là một thói quen nhỏ nhưng giúp giảm khá nhiều rủi ro khi mua fastener.
2. Ren hệ mét bước mịn – cùng M8 nhưng chưa chắc cùng một “nhịp”
Ren bước mịn vẫn thuộc hệ mét nhưng có bước nhỏ hơn so với ren bước thô cùng đường kính. Ví dụ, cùng đường kính danh nghĩa 8 mm có thể gặp các phiên bản như M8 × 1.25 hoặc một bước mịn hơn tùy tiêu chuẩn và ứng dụng. Sự khác biệt này nhìn bằng mắt thường không phải lúc nào cũng dễ nhận ra, đặc biệt khi người quan sát chưa quen với bước ren.
Ren bước mịn có thể hữu ích trong những ứng dụng mà người thiết kế cần một bước nhỏ hơn để đáp ứng yêu cầu về điều chỉnh, ăn ren hoặc điều kiện lắp đặt. Nhưng cần nhớ rằng fine không có nghĩa là “cao cấp hơn” coarse. Hai loại chỉ được tối ưu cho những mục đích khác nhau.
Insight đáng nhớ: đây là lý do chỉ lấy thước cặp đo đường kính ngoài rồi kết luận “đây là M8” là chưa đủ. Thước cặp có thể giúp xác định kích thước gần đúng, nhưng muốn biết đó là bước ren nào thì phải xác định thêm pitch, thường bằng dưỡng đo bước ren hoặc phương pháp đo phù hợp.
3. UNC – ren Unified bước thô của hệ inch
UNC là viết tắt của Unified National Coarse, thuộc hệ Unified inch. Một cách ký hiệu điển hình là 1/4-20 UNC, trong đó 1/4 inch là kích thước danh nghĩa và 20 là số ren trên mỗi inch, gọi là TPI – Threads Per Inch. Đây là điểm khiến người mới rất dễ nhầm khi chuyển giữa hệ mét và hệ inch, bởi với ren mét chúng ta thường nói đến bước ren theo đơn vị mm, còn với Unified inch chúng ta lại thường nói đến số ren trên mỗi inch.
ASME B1.1-2024 quy định hệ Unified inch screw threads và bao gồm các series như UNC và UNF cùng những yêu cầu liên quan đến hình học và dung sai.
Có thể bạn chưa biết: dù cách biểu diễn khác nhau, pitch của ren mét và TPI của ren inch đều đang cố gắng mô tả cùng một câu chuyện: các vòng ren được bố trí dày hay thưa như thế nào. Đây là một trong những lý do người làm fastener cần phân biệt rõ hai hệ ngay từ đầu.
4. UNF – ren Unified bước mịn
UNF là Unified National Fine, tức phiên bản bước mịn trong hệ Unified inch. Ví dụ 1/4-28 UNF và 1/4-20 UNC đều có đường kính danh nghĩa 1/4 inch, nhưng số ren trên mỗi inch khác nhau, vì vậy chúng không phải là hai cách gọi khác nhau của cùng một ren. Một loại có bước thô hơn, loại kia có bước mịn hơn.
Điều này dẫn tới một tình huống rất thực tế: khách hàng nhìn thấy cả hai sản phẩm đều ghi 1/4, rồi nghĩ rằng chỉ cần kích thước danh nghĩa giống nhau là có thể thay thế. Nhưng chính phần 20 và 28 mới là thứ cho biết chúng có cùng kiểu ren hay không.
Insight: trong fastener, đôi khi chỉ một con số nằm sau dấu “-” cũng quyết định một con bulong có thể bắt đúng vào đai ốc hay không.

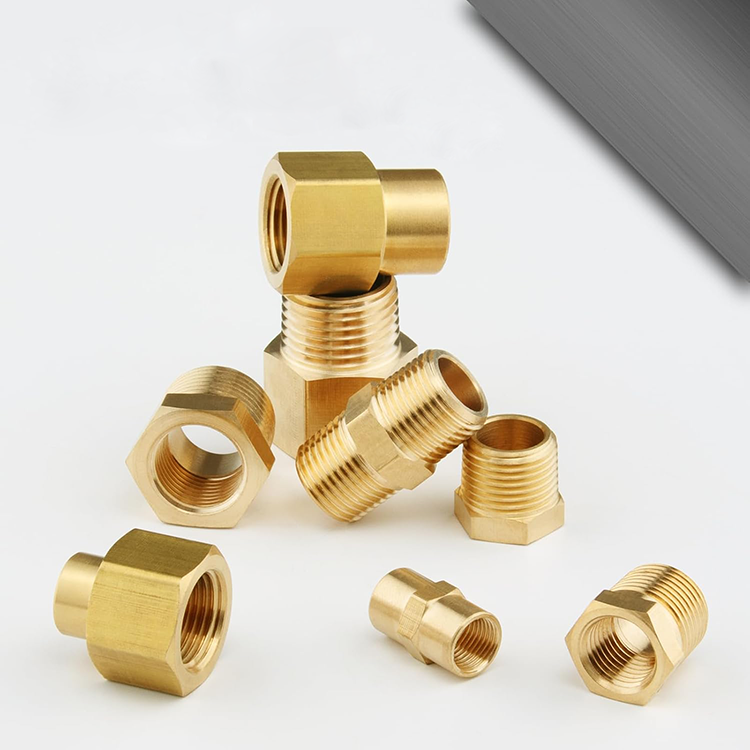

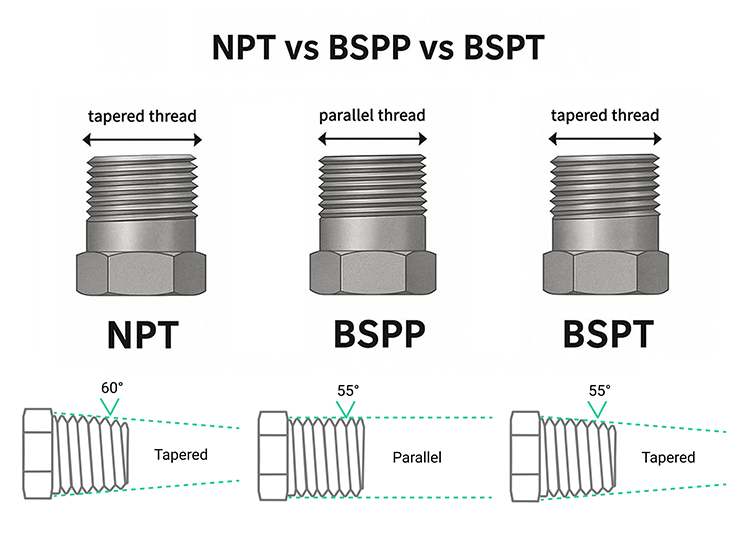

5. NPT – ren côn thường gặp trong hệ thống ống
Khi chuyển sang lĩnh vực fitting và đường ống, chúng ta bắt đầu gặp NPT. Điểm đặc biệt của NPT là nó thuộc nhóm ren ống côn theo tiêu chuẩn ASME B1.20.1, khác với những ren thẳng thông dụng trên nhiều loại bulong và đai ốc. Vì là ren côn, hình học của ren thay đổi dọc theo chiều dài ren và nguyên lý làm việc của mối nối cũng khác.
Đây là lý do NPT không nên được nhìn đơn giản như “một loại ren inch khác”. Khi làm việc với fitting, người sử dụng còn phải quan tâm đến việc ren là côn hay thẳng, mối nối kín được tạo như thế nào và tiêu chuẩn nào đang được áp dụng. ASME B1.20.1 quy định các pipe threads dùng cho mục đích chung trong hệ inch, bao gồm NPT.
Có thể bạn chưa biết: đây là nơi câu “nhìn ren thấy giống nhau” có thể trở thành một sai lầm khá đắt. Hai loại fitting trông gần giống nhau nhưng khác hệ tiêu chuẩn có thể không tạo được mối ghép như mong muốn.
6. BSPP – ren ống song song
BSPP là viết tắt của British Standard Pipe Parallel, thuộc nhóm ren ống song song. Trong hệ này, ren không thu nhỏ dần theo chiều dài như ren côn. ISO 228-1 quy định các ren ống mà việc làm kín áp suất, theo định nghĩa của tiêu chuẩn, không được thực hiện trên chính ren; tùy thiết kế, việc kín có thể dựa vào mặt tựa hoặc phần tử làm kín thích hợp.
Một cách ký hiệu phổ biến là G1/4 hoặc G1/2. Điều đáng chú ý là số “1/4” ở đây không đơn giản có nghĩa đường kính ngoài ren đúng bằng 1/4 inch. Đây là một phần của cách quy ước kích thước ren ống, và người sử dụng cần đọc nó theo đúng tiêu chuẩn thay vì lấy con số rồi đo trực tiếp bằng thước.
Insight thú vị: đây là một trong những lý do người mới thường gặp khó khi làm fitting. Cùng nhìn thấy “1/4 inch”, nhưng ý nghĩa của nó phụ thuộc vào hệ ren đang sử dụng.
7. BSPT – ren ống côn
BSPT là nhóm ren ống côn thuộc hệ BSP. So với BSPP, điểm khác biệt lớn nhất nằm ngay ở hình học: BSPP là parallel, BSPT là tapered. ISO 7-1 quy định ren ống dùng cho các mối nối trong đó việc làm kín áp suất được thực hiện trên ren theo hệ thống được tiêu chuẩn hóa.
Đây là lý do khi làm fitting, không thể chỉ hỏi “ren 1/4 hay 1/2”. Cần xác định rõ hơn đó là G, R hoặc một designation phù hợp khác, đồng thời biết hệ thống ren nào đang được sử dụng.
8 sai lầm rất dễ gặp khi chọn ren
Sai lầm 1: Nghĩ rằng cùng đường kính thì có thể lắp được
Đây có lẽ là lỗi phổ biến nhất. Một người có thể đo thấy đường kính ngoài xấp xỉ 8 mm rồi kết luận hai sản phẩm đều là “M8”. Nhưng nếu bước ren khác nhau, chúng vẫn có thể không tương thích. Tương tự, một số ren inch có kích thước gần với ren mét nhưng không có nghĩa chúng có thể thay thế cho nhau. Đường kính chỉ là một phần của thông tin nhận diện ren.
Sai lầm 2: Nhầm ren bước thô với ren bước mịn
Cùng M8, M10 hoặc cùng 1/4 inch nhưng coarse và fine có thể có bước hoặc TPI khác nhau. Đây là lý do khi đặt hàng cho sản xuất, nên ghi rõ designation đầy đủ thay vì chỉ dùng kích thước danh nghĩa.
Sai lầm 3: Nghĩ rằng 1/4 inch luôn chỉ một loại ren
1/4 có thể xuất hiện trong nhiều hệ thống và cách gọi khác nhau. 1/4-20 UNC, 1/4-28 UNF, 1/4 NPT hoặc những designation thuộc BSP không phải là các phiên bản khác nhau của cùng một loại ren. Chỉ nhìn con số “1/4” là chưa đủ để biết chúng có thể thay thế nhau hay không.
Sai lầm 4: Thấy ren bắt được vài vòng rồi kết luận là đúng
Đây là một sai lầm rất nguy hiểm. Có những trường hợp hai loại ren khác nhau nhưng có kích thước tương đối gần khiến chúng có thể bắt đầu ăn vào nhau. Tuy nhiên, “bắt được vài vòng” không có nghĩa là “tương thích hoàn toàn”. Nếu tiếp tục ép siết, ren có thể bị dập, xước hoặc hư hỏng. Khi cảm thấy ren bắt bất thường, tốt nhất là dừng lại và kiểm tra designation, bước ren và tiêu chuẩn.
Sai lầm 5: Chỉ dùng thước cặp để xác định ren
Thước cặp rất hữu ích để đo đường kính ngoài, đường kính trong hoặc các kích thước liên quan, nhưng nó không tự động cho bạn biết đầy đủ loại ren. Với ren mét cần xác định pitch; với ren inch cần xác định TPI; với fitting còn phải quan tâm đến profile và ren côn hay thẳng. Một chiếc thread pitch gauge trong nhiều trường hợp sẽ hữu ích hơn rất nhiều so với việc chỉ nhìn bằng mắt.
Sai lầm 6: Nhầm ren côn với ren thẳng
Đây là sai lầm đặc biệt đáng lưu ý khi làm với fitting, van và đường ống. Ren côn và ren thẳng có hình học cũng như cơ chế làm việc khác nhau. ISO 228-1 và ISO 7-1 là hai ví dụ cho thấy ren ống có thể được tiêu chuẩn hóa theo những yêu cầu khác nhau về hình dạng và cách tạo mối nối kín.
Sai lầm 7: Bỏ qua dung sai ren
Ngay cả khi designation đã đúng, dung sai vẫn là yếu tố quan trọng đối với khả năng lắp ghép. ISO 965-1 quy định hệ thống dung sai cho ren mét thông dụng, trong khi các phần khác của bộ tiêu chuẩn quy định các giới hạn và cấp dung sai tương ứng.
Có thể bạn chưa biết: hai sản phẩm cùng ghi M10 vẫn không có nghĩa mọi kích thước liên quan đến ren đều giống nhau tuyệt đối. Fastener công nghiệp tồn tại trong một hệ thống dung sai để kiểm soát khả năng lắp ghép, chứ không phải chỉ dựa vào một con số đường kính danh nghĩa.
Sai lầm 8: Cho rằng “ren nào tốt hơn” thì cứ dùng
Đây là một cách nghĩ rất dễ dẫn đến lựa chọn sai. Không có chuyện ren bước mịn luôn tốt hơn bước thô, ren inch tốt hơn ren mét, hay NPT tốt hơn BSP. Mỗi hệ được xây dựng cho những tiêu chuẩn và ứng dụng khác nhau. Câu hỏi đúng không phải là “loại ren nào xịn hơn?”, mà là “loại ren nào đúng với hệ thống mà tôi đang sử dụng?”
💡 CÓ THỂ BẠN CHƯA BIẾT: Một con bulong có thể nhìn đúng đến 99% nhưng vẫn là sai hàng
Hãy tưởng tượng bạn nhận được một lô bulong có cùng chiều dài, cùng đường kính, cùng màu mạ và cùng kiểu đầu. Nhìn qua gần như không có điểm gì khác biệt. Nhưng khi lấy dưỡng ren ra kiểm tra, bạn phát hiện bước ren của một nhóm khác với yêu cầu. Trên bàn, hai nhóm vẫn trông rất giống nhau. Nhưng trong sản xuất, chúng có thể tạo ra hai kết quả hoàn toàn khác nhau: một nhóm lắp bình thường, nhóm còn lại không tương thích với đai ốc hoặc lỗ ren đã được chuẩn bị.
Đây chính là lý do ren là một trong những phần khó kiểm tra bằng mắt thường nhất nhưng lại quan trọng nhất đối với khả năng lắp ghép.
Làm sao xác định nhanh một con ren khi không biết nó là loại gì?
Cách an toàn nhất là không đoán ngay từ hình dáng. Trước tiên, hãy dùng thước cặp để đo đường kính gần đúng. Sau đó xác định bước ren bằng dưỡng đo ren hoặc phương pháp đo phù hợp. Tiếp theo xem xét đó là hệ mét hay inch, rồi kiểm tra designation. Nếu đang làm với fitting hoặc đường ống, cần xác định thêm ren là parallel hay tapered và thuộc hệ tiêu chuẩn nào.
Ví dụ, thay vì ghi thông tin mơ hồ như “ren 10”, hãy cố gắng xác định thành một designation đầy đủ hơn như M10 × 1.5. Với hệ Unified có thể là 1/4-20 UNC. Với fitting có thể gặp G1/4 hoặc R1/4 tùy hệ thống. Thông tin càng đầy đủ thì khả năng chọn sai càng thấp.
Một vòng ren nhỏ, cả một hệ tiêu chuẩn phía sau
Đó là điều thú vị nhất của ren. Nhìn bằng mắt, chúng chỉ là những đường xoắn nhỏ chạy quanh một con bulong. Nhưng phía sau chúng là cả một hệ thống gồm đường kính, bước ren, TPI, profile, dung sai, vật liệu, lớp phủ, tiêu chuẩn và mục đích sử dụng.
Vì vậy, lần tới khi nghe câu “Anh lấy giúp em 100 con M8”, có lẽ câu hỏi tiếp theo nên là: “M8 bước bao nhiêu và theo yêu cầu nào?” Một câu hỏi thêm vài giây có thể giúp tránh được cả một lô hàng không phù hợp.
