Có một nghịch lý khá thú vị trong máy móc: một trong những chi tiết nhỏ nhất lại có thể ảnh hưởng đến cảm giác vận hành của cả một hệ thống.

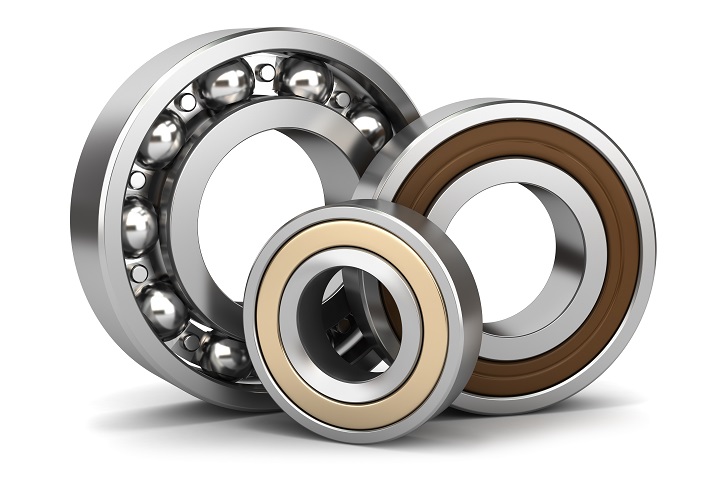

Đó chính là bạc đạn, hay còn gọi là vòng bi.
Khi một chiếc máy chạy êm, ít rung, ít tiếng ồn và quay ổn định, người ta thường chú ý đến động cơ, trục, bánh răng hoặc bộ điều khiển. Nhưng rất ít người nghĩ rằng ở ngay giữa những chi tiết chuyển động đó đang có những viên bi hoặc con lăn liên tục làm việc với tốc độ rất cao.
Nhiệm vụ của bạc đạn nghe có vẻ đơn giản: giúp các chi tiết chuyển động tương đối với nhau với ma sát thấp hơn. Nhưng để làm được điều đó ổn định trong thời gian dài, một vòng bi phải đồng thời xử lý tải, tốc độ quay, nhiệt, ma sát, bôi trơn, độ chính xác lắp ráp và cả những sai lệch rất nhỏ trong quá trình vận hành. NSK cũng mô tả vòng bi lăn là bộ phận quan trọng giúp giảm ma sát trong máy và duy trì chuyển động hiệu quả.
Vậy bên trong một chiếc bạc đạn thực sự có gì? Và tại sao chỉ cần bạc đạn có vấn đề, một chiếc máy vốn đang chạy bình thường có thể bắt đầu rung, nóng hoặc phát ra tiếng kêu?
💡 Có thể bạn chưa biết: Bạc đạn không làm máy “không có ma sát”
Đây là một hiểu lầm khá phổ biến.
Nhiều người nghĩ rằng khi có bạc đạn, hai chi tiết gần như không còn ma sát với nhau. Thực tế không phải vậy.
Bạc đạn không loại bỏ hoàn toàn ma sát. Nó thay đổi cách mà các bề mặt chuyển động tương đối với nhau, từ ma sát trượt sang cơ chế lăn trong vòng bi lăn, nhờ đó có thể giảm ma sát và tổn hao năng lượng đáng kể so với chuyển động trượt trực tiếp.
Hãy hình dung một chiếc vali.
Kéo một chiếc vali với bánh xe, bạn sẽ thấy nhẹ hơn nhiều so với việc kéo phần đáy của nó trực tiếp trên mặt đất.
Bạc đạn hoạt động theo một ý tưởng tương tự: thay vì để hai bề mặt “trượt” trực tiếp lên nhau, các phần tử lăn được sử dụng để hỗ trợ chuyển động.
Và đó mới chỉ là phần thú vị đầu tiên.
1. Bên trong một chiếc bạc đạn có gì?

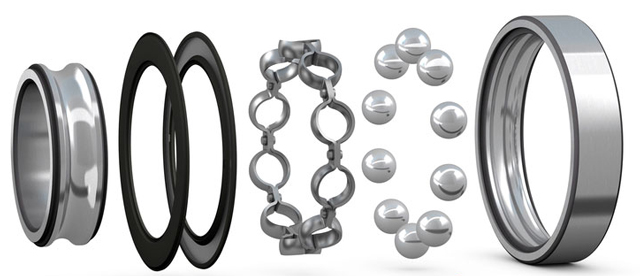

Một vòng bi lăn thông thường được cấu tạo từ những thành phần chính như vòng trong, vòng ngoài, phần tử lăn và vòng cách. Tùy loại vòng bi, phần tử lăn có thể là bi hoặc con lăn với nhiều hình dạng khác nhau.
Mỗi bộ phận đều có nhiệm vụ riêng.
Vòng trong thường lắp với trục và quay cùng trục.
Vòng ngoài thường được lắp vào gối đỡ hoặc vỏ máy.
Phần tử lăn nằm giữa hai vòng và là bộ phận trực tiếp tham gia vào quá trình truyền tải.
Vòng cách giúp giữ các phần tử lăn ở khoảng cách phù hợp, hạn chế chúng va chạm hoặc tập trung vào một khu vực. NSK giải thích rằng vòng cách giúp duy trì khoảng cách giữa các phần tử lăn và hỗ trợ chuyển động ổn định hơn.
🔎 Insight thú vị
Nhìn từ bên ngoài, chúng ta thường thấy “một vòng tròn bằng kim loại”.
Nhưng bên trong nó lại là một hệ thống nhiều chi tiết phối hợp với nhau.
Đó cũng là lý do tại sao một chiếc bạc đạn nhìn rất đơn giản nhưng việc sản xuất, kiểm soát dung sai, vật liệu, bôi trơn và lắp ráp lại quan trọng đến vậy.
2. Tại sao viên bi bên trong không chạy lung tung?
Đây chính là lúc chiếc vòng cách trở nên quan trọng.
Nếu chỉ đặt nhiều viên bi vào giữa hai vòng mà không kiểm soát khoảng cách, các viên bi có thể dồn lại, va chạm hoặc chuyển động không ổn định.
Vòng cách giúp giữ chúng ở vị trí tương đối phù hợp trong quá trình quay. Điều này giúp hạn chế tiếp xúc không cần thiết giữa các phần tử lăn và hỗ trợ quá trình vận hành ổn định hơn.
💡 Có thể bạn chưa biết
Một chi tiết mà người dùng gần như không nhìn thấy lại có thể ảnh hưởng đến cách cả vòng bi vận hành.
Đó là một trong những điều thú vị nhất của cơ khí: không phải bộ phận quan trọng nào cũng là bộ phận “to” hoặc dễ nhìn thấy nhất.
3. Không phải bạc đạn nào cũng chịu cùng một loại tải
Có một lý do thị trường không chỉ có một loại bạc đạn duy nhất.
Bởi vì trong thực tế, lực tác động lên trục có thể rất khác nhau.
Có trường hợp tải chủ yếu theo phương vuông góc với trục, có trường hợp lại có tải theo phương dọc trục, và cũng có những ứng dụng mà hai loại tải xuất hiện đồng thời.
Đó là lý do ngành vòng bi có nhiều thiết kế như:

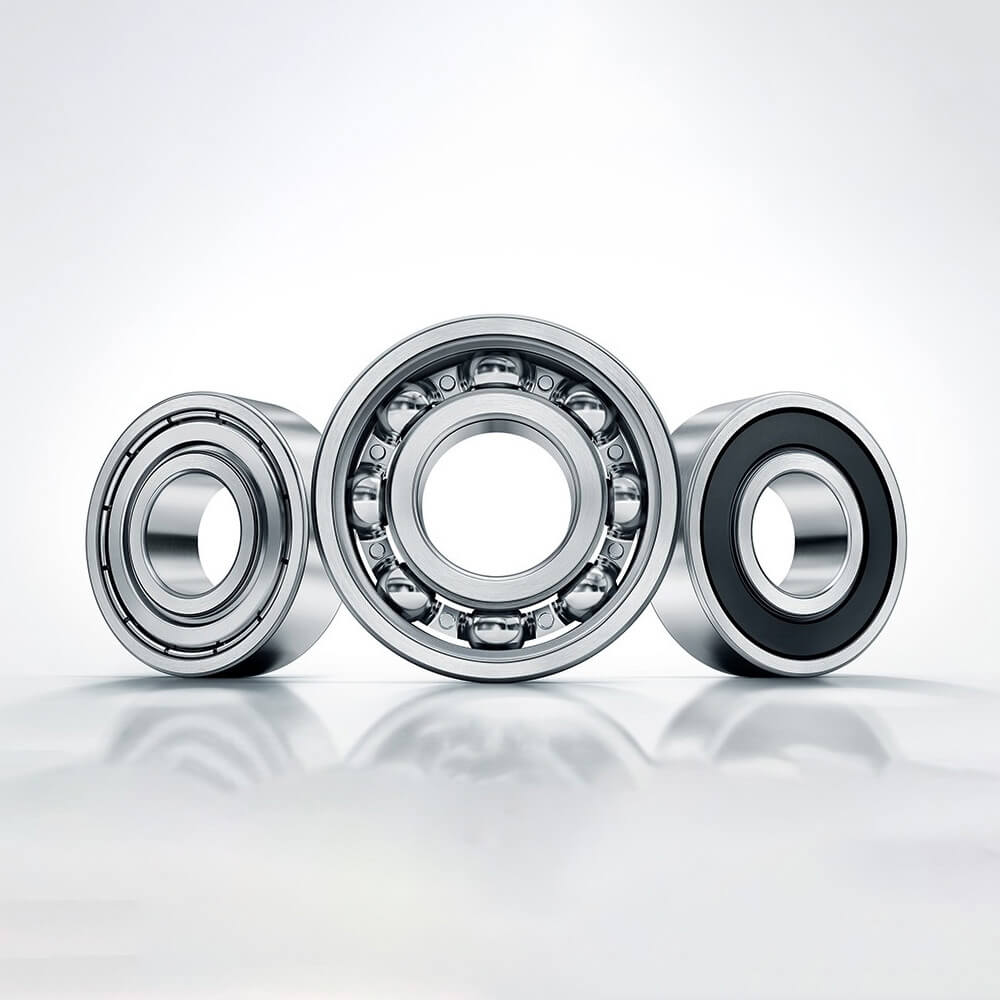

Deep Groove Ball Bearing – vòng bi cầu rãnh sâu.
Angular Contact Ball Bearing – vòng bi cầu tiếp xúc góc.
Self-Aligning Bearing – vòng bi tự lựa.
Roller Bearing – vòng bi con lăn.
Thrust Bearing – vòng bi chặn.
NSK phân loại và mô tả đặc tính từng nhóm dựa trên loại tải và điều kiện làm việc khác nhau.
💡 Insight
Vì vậy, hỏi:
“Bạc đạn nào tốt nhất?”
thực ra chưa phải câu hỏi đúng.
Câu hỏi đúng phải là:
“Bạc đạn nào phù hợp nhất với tải và cách máy vận hành?”
Một loại rất tốt trong máy này hoàn toàn có thể không phải lựa chọn phù hợp cho máy khác.
4. Tại sao cùng là bạc đạn nhưng có loại quay rất nhanh, có loại lại ưu tiên chịu tải?
Đây là sự cân bằng giữa rất nhiều yếu tố.
Khi tốc độ tăng, nhiệt và điều kiện bôi trơn trở nên đặc biệt quan trọng. Timken lưu ý rằng khả năng làm việc ở tốc độ cao không chỉ phụ thuộc vào bản thân vòng bi mà còn liên quan đến trục, housing, độ chính xác, thiết kế vòng cách và chất bôi trơn.
Nói đơn giản:
Nhanh hơn không đồng nghĩa với tốt hơn.
Một bạc đạn được thiết kế cho điều kiện tốc độ cao cần phù hợp với cả hệ thống xung quanh nó.
Nếu chọn vòng bi chỉ vì thấy “thông số tốc độ càng cao càng tốt”, nhưng lại bỏ qua tải, nhiệt độ, bôi trơn và điều kiện lắp đặt, hiệu quả thực tế có thể không đạt như mong muốn.
5. 💡 Có thể bạn chưa biết: Bạc đạn quá chặt cũng có thể là vấn đề
Đây là một insight rất đáng chú ý.
Người dùng thường nghĩ rằng:
“Càng chặt càng chắc.”
Nhưng với vòng bi, điều đó không phải lúc nào cũng đúng.
Một số hệ thống sử dụng preload – tải đặt trước, tức là tạo ra một trạng thái tải đặc biệt trong vòng bi nhằm tăng độ cứng, kiểm soát độ đảo của trục hoặc giảm một số dạng rung và tiếng ồn.
NSK cho biết preload có thể giúp tăng độ cứng và kiểm soát vị trí trục, nhưng nếu preload quá lớn có thể làm tăng ma sát, sinh nhiệt và làm giảm tuổi thọ mỏi của vòng bi. Ngược lại, preload quá thấp cũng có thể khiến độ cứng hoặc khả năng kiểm soát chuyển động không đạt yêu cầu.
🔥 Nói cách khác:
Bạc đạn không phải cứ “siết thật chặt” là tốt.
Độ ổn định của một mối lắp là một bài toán cân bằng.
6. Vì sao bạc đạn bị nóng?
Đây là câu hỏi mà rất nhiều người chỉ bắt đầu đặt ra khi máy đã có vấn đề.
Nhiệt có thể liên quan đến nhiều yếu tố: ma sát, tốc độ, tải, bôi trơn, lắp đặt, dung sai và điều kiện vận hành.
Một nguyên nhân thường bị bỏ qua là bôi trơn.
NSK cho biết bôi trơn giúp giảm ma sát bên trong, giảm hao mòn và hạn chế hiện tượng bó kẹt; phương pháp và loại chất bôi trơn cũng ảnh hưởng đến khả năng làm việc ở tốc độ cao và khả năng tản nhiệt.
💡 Insight rất đáng nhớ
Bạc đạn không chỉ cần “có mỡ”. Nó cần được bôi trơn đúng cách.
Quá ít có thể gây vấn đề.
Nhưng điều đó không có nghĩa là càng nhiều mỡ càng tốt.
Trong thực tế, loại chất bôi trơn, lượng sử dụng và điều kiện làm việc phải phù hợp với ứng dụng.
7. Tại sao bạc đạn bắt đầu kêu “ù ù”, “rè rè” hoặc rung?
Tiếng ồn và rung động có thể trở thành những dấu hiệu rất hữu ích để nhận biết tình trạng vòng bi.
NSK đưa tiếng ồn, rung động, nhiệt độ và tình trạng chất bôi trơn vào nhóm những yếu tố quan trọng cần theo dõi khi đánh giá hoạt động của vòng bi. Phân tích rung còn có thể giúp xác định nguồn bất thường và hỗ trợ phát hiện hư hỏng.
Điều đáng chú ý là:
Một chiếc máy thường không “hỏng ngay lập tức”.
Nhiều trường hợp nó bắt đầu bằng một thay đổi rất nhỏ:
Âm thanh khác đi.
Nhiệt độ cao hơn.
Rung mạnh hơn.
Hoặc độ mượt khi quay không còn giống trước.
Nếu tiếp tục vận hành mà không kiểm tra, vấn đề có thể tiến triển thành hư hỏng nghiêm trọng hơn.
8. Bạc đạn hỏng có thể ảnh hưởng đến cả hệ thống như thế nào?
Hãy tưởng tượng một trục quay không còn được đỡ ổn định.
Chỉ một sai lệch nhỏ ở vị trí này cũng có thể tạo ra rung động hoặc ảnh hưởng đến những bộ phận liên kết với nó.
Vì vậy bạc đạn không tồn tại độc lập.
Nó nằm trong một hệ thống gồm trục – housing – tải – bôi trơn – tốc độ – nhiệt độ – phương pháp lắp đặt.
Timken cũng nhấn mạnh rằng hiệu suất thực tế của vòng bi phụ thuộc vào nhiều yếu tố liên quan đến toàn bộ hệ thống chứ không chỉ bản thân vòng bi.
🔎 Đây mới là điều đáng nhớ:
Bạc đạn không chỉ “đỡ trục”. Nó giúp kiểm soát cách trục chuyển động.
Và khi chuyển động của trục thay đổi, cả hệ thống có thể thay đổi theo.
9. Chọn bạc đạn không nên chỉ dựa vào mã số
Trong thực tế, mã bạc đạn là thứ rất quan trọng để xác định sản phẩm, nhưng khi lựa chọn cho một ứng dụng mới, chỉ nhìn vào kích thước chưa chắc đã đủ.
Cần xem xét các yếu tố như:
Tải trọng. Tốc độ quay. Loại tải. Nhiệt độ. Môi trường. Phương pháp bôi trơn. Kiểu lắp. Yêu cầu về độ chính xác và độ cứng.
Đặc biệt với những máy hoạt động liên tục, tốc độ cao hoặc môi trường khắc nghiệt, việc lựa chọn vòng bi phù hợp cần dựa trên điều kiện làm việc thực tế chứ không đơn giản là “đúng kích thước”.
10. 💡 Insight cuối: Một chiếc bạc đạn tốt chưa chắc giúp máy chạy tốt nếu lắp sai
Đây có lẽ là một trong những điểm quan trọng nhất.
Có sản phẩm tốt nhưng lắp đặt sai, căn chỉnh không phù hợp hoặc sử dụng chất bôi trơn không đúng, hiệu quả thực tế vẫn có thể giảm đáng kể.
NSK có riêng các hướng dẫn về lắp đặt, tháo lắp, dung sai, khe hở trong và bảo dưỡng vòng bi, cho thấy hiệu suất của vòng bi không chỉ nằm ở bản thân sản phẩm mà còn phụ thuộc vào cách nó được sử dụng trong hệ thống.
Nói cách khác:
Mua đúng bạc đạn là bước đầu. Dùng đúng bạc đạn mới là bước quan trọng.
Bạc đạn nhỏ, nhưng không phải một chi tiết nhỏ
Một chiếc vòng bi có thể chỉ nằm gọn trong lòng bàn tay.
Nhưng bên trong nó là một hệ thống được tính toán để xử lý ma sát, tải trọng, tốc độ, nhiệt, rung động và độ chính xác chuyển động.
Vì vậy, lần tới khi nghe một chiếc máy bắt đầu “kêu”, “rè”, “rung” hoặc nóng bất thường, đừng chỉ nghĩ ngay rằng động cơ có vấn đề.
Đôi khi, thủ phạm chỉ là một chiếc bạc đạn nhỏ đang báo hiệu rằng nó không còn làm việc đúng như trước.
