Trong quá trình lắp ráp tủ rack, tủ mạng, tủ điện và các kết cấu kim loại tấm, có một vấn đề rất thường gặp: bề mặt cần bắt thiết bị không có sẵn ren, trong khi việc taro ren trực tiếp lên tấm kim loại không phải lúc nào cũng phù hợp. Tán gài là một giải pháp được sử dụng để tạo điểm bắt ren tại những vị trí như vậy mà không cần hàn cố định đai ốc vào kết cấu.
Trong nhóm phụ kiện này, tán gài còn được gọi là ecu gài, đai ốc cài, ốc cài tủ rack, ốc rack hoặc cage nut. Loại phổ biến cho tủ rack có một đai ốc, thường là đai ốc vuông, được giữ bên trong khung kim loại đàn hồi. Phần khung có thể gài vào lỗ vuông trên thanh rack, giữ đai ốc tại vị trí lắp đặt và tạo ren để bulong hoặc vít bắt vào. Các nhà cung cấp phụ kiện kim khí tại Việt Nam cũng mô tả tán gài/cage nut là sản phẩm dùng cho tủ rack, tủ mạng, tủ điện và các hệ thống lắp ghép kim loại. (Cường Thịnh, Cường Thịnh Kim Khí)
Điểm đáng chú ý của tán gài không chỉ nằm ở cấu tạo nhỏ gọn, mà còn ở cách nó giúp đơn giản hóa việc lắp ráp. Thay vì phải tạo ren trực tiếp trên kết cấu hoặc hàn một đai ốc vào từng vị trí, người lắp có thể gài tán vào lỗ đã được thiết kế sẵn rồi bắt vít vào phần ren bên trong.
Tán gài là gì?
Tán gài là tên gọi thương mại của nhóm phụ kiện tạo điểm bắt ren bằng cơ cấu gài hoặc kẹp vào một vị trí lắp đặt. Trong phạm vi bài viết này, tán gài được hiểu là loại ecu gài tủ rack/cage nut, gồm phần đai ốc có ren trong và phần khung kim loại giữ đai ốc tại chỗ.
Phần đai ốc bên trong tiếp nhận bulong hoặc vít có ren tương ứng. Phần khung bên ngoài có nhiệm vụ gài vào lỗ của thanh rack hoặc tấm kim loại, giúp đai ốc không rơi ra khi chưa lắp vít và hạn chế việc xoay tự do khi siết trong điều kiện lắp đặt phù hợp.
Khác với đai ốc thông thường chỉ là một chi tiết ren rời, tán gài được thiết kế để vừa tạo liên kết ren vừa có thể giữ vị trí trong kết cấu. Nhờ đó, người lắp có thể bắt thiết bị vào một thanh hoặc tấm kim loại mà không cần tiếp cận mặt sau để giữ đai ốc bằng tay trong nhiều tình huống.
Cần lưu ý rằng trên thị trường, từ “tán gài” đôi khi còn được dùng cho các loại clip nut hoặc đai ốc cài khác. Vì vậy, khi đặt hàng số lượng lớn, nên đối chiếu hình dạng và cách lắp thực tế thay vì chỉ dựa vào tên gọi.
Cấu tạo của tán gài có gì đặc biệt?

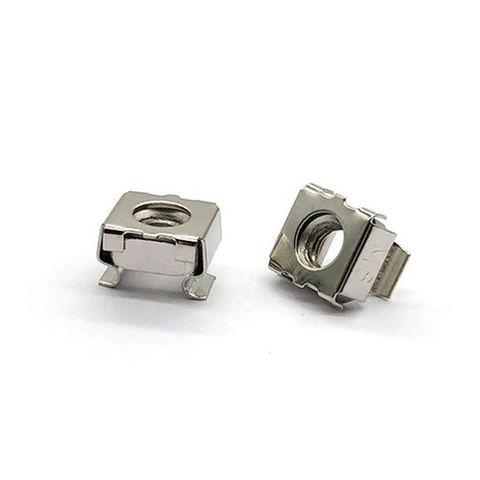

Một chiếc tán gài tủ rack thông thường gồm hai phần chính: đai ốc có ren trong và khung gài bằng kim loại đàn hồi.
Phần đai ốc bên trong thường có hình vuông hoặc một hình dạng phù hợp với khung giữ. Ren trong được gia công theo kích thước quy định, chẳng hạn M6 hoặc M8. Đây là nơi vít hoặc bulong được vặn vào để cố định thiết bị. Kích thước ren phải phù hợp với vít sử dụng; không nên chọn tán chỉ dựa trên kích thước lỗ gài.
Phần khung bên ngoài thường được làm từ kim loại có khả năng đàn hồi để hai bên có thể nén lại trong quá trình lắp. Khi khung được đưa vào lỗ vuông phù hợp và thả ra, các phần gài bám vào mép lỗ, giữ tán tại vị trí cần thiết. Cấu tạo này cho phép tán gài được lắp và tháo mà không cần hàn vào tấm kim loại. (AM Steel)
Tán gài hoạt động như thế nào?
Nguyên lý hoạt động của tán gài khá dễ hiểu. Trước tiên, người lắp xác định lỗ trên thanh rack hoặc tấm kim loại tương thích với khung gài. Hai bên khung được nén lại, đưa vào lỗ, sau đó thả ra để phần gài giữ tán ở vị trí lắp đặt.
Khi tán đã được cố định, vít hoặc bulong được đưa vào ren trong của đai ốc. Người lắp có thể bắt giá đỡ, thiết bị hoặc một bộ phận khác lên thanh rack mà không cần tự tạo ren trực tiếp trên thanh kim loại.
Đối với tủ rack, tán gài thường được thiết kế để sử dụng trong các lỗ vuông tiêu chuẩn của thanh rack tương thích. Tuy nhiên, không phải mọi loại tán gài đều dùng chung một kích thước lỗ. Kích thước lỗ, độ dày thanh kim loại và hình dạng khung gài cần phù hợp với sản phẩm cụ thể. (Cường Thịnh, AM Steel)
Vì sao tán gài được sử dụng nhiều trong tủ rack và tủ mạng?
Tủ rack thường có các thanh lắp đặt với những vị trí bắt thiết bị được bố trí theo hàng. Khi cần lắp máy chủ, thiết bị mạng, khay đỡ hoặc phụ kiện, người dùng cần có điểm bắt ren đúng vị trí để vít giữ thiết bị.
Tán gài tủ rack cho phép tạo điểm bắt ren tại các lỗ tương thích mà không cần taro ren trực tiếp lên thanh lắp đặt. Vì tán không bị hàn cố định, người dùng có thể tháo ra và chuyển sang vị trí khác khi thay đổi cách bố trí thiết bị, miễn là vị trí mới tương thích với tán và thiết kế thanh rack.
Đây là lợi ích quan trọng đối với những hệ thống thường xuyên nâng cấp, thay thiết bị hoặc điều chỉnh cách bố trí. Các nhà cung cấp cũng ghi nhận cage nut được sử dụng phổ biến trong tủ rack máy chủ, tủ mạng, thiết bị viễn thông và vỏ kim loại cần các điểm bắt ren có thể thay đổi vị trí. (AM Steel, Roy Turnbull Fasteners)
Tán gài khác gì đai ốc thường?
Đai ốc thường là chi tiết có ren trong, được vặn lên bulong hoặc thanh ren. Khi sử dụng, người lắp thường phải giữ hoặc đặt đai ốc đúng vị trí, và kết cấu xung quanh phải được thiết kế để phù hợp với cách tạo liên kết đó.
Trong khi đó, tán gài có thêm cơ cấu khung gài để giữ đai ốc ở vị trí lắp. Điều này giúp tạo điểm ren trên các thanh hoặc tấm kim loại đã có lỗ tương thích, đặc biệt hữu ích khi người lắp khó tiếp cận mặt sau của kết cấu.
Tuy nhiên, không nên hiểu rằng tán gài luôn chịu lực tốt hơn đai ốc thông thường. Khả năng chịu tải phụ thuộc vào kích thước ren, vật liệu, cấu tạo khung gài, độ dày tấm lắp và cách phân bố tải trong toàn bộ cụm. Tán gài được lựa chọn chủ yếu nhờ cách lắp và khả năng định vị, chứ không chỉ dựa vào hình dạng của đai ốc bên trong.
Tán gài có giống tán cài hay tán ép không?
Các tên gọi tán gài, tán cài, ecu gài và cage nut có thể được sử dụng gần nghĩa nhau trên một số danh mục sản phẩm, nhưng nhóm “tán cài” trên thị trường còn có những kiểu cấu tạo khác. Đây là điểm cần phân biệt khi chọn phụ kiện.
Với tán gài dạng cage nut, đai ốc nằm trong một khung kim loại đàn hồi, sau đó khung được gài vào lỗ của thanh hoặc tấm kim loại. Sản phẩm thường có thể tháo ra và chuyển vị trí khi cần.
Trong khi đó, tán ép tự giữ hoặc self-clinching nut thường được lắp bằng cách ép vào tấm kim loại theo cấu tạo được thiết kế sẵn. Sau khi ép đúng yêu cầu, phần tán tạo liên kết với tấm nền và không được tháo lắp theo cơ chế gài giống cage nut. Các nhà cung cấp phụ kiện công nghiệp phân loại riêng tán cài bằng phương pháp ép trên tấm kim loại với nhóm đai ốc lồng hoặc cage nut. (Ánh Dương, Bossard Việt Nam)
Vì vậy, khi tìm tán gài, nên xác định ngay từ đầu liệu mình cần loại gài vào lỗ vuông như tủ rack, loại kẹp vào mép tấm hay loại ép cố định vào tấm kim loại.
Có thể bạn chưa biết: tán gài giúp người lắp đặt thay đổi vị trí điểm bắt ren
Một ưu điểm đáng chú ý của tán gài là nó không nhất thiết phải ở cố định tại một vị trí trong suốt vòng đời của thiết bị. Với hệ thống rack được thiết kế có các lỗ vuông tương thích, người sử dụng có thể tháo tán ra rồi lắp lại ở một vị trí khác để phù hợp với thiết bị mới hoặc cách bố trí mới.
Điều này khác với việc taro ren trực tiếp lên một thanh kim loại, vì vị trí ren đã được tạo ra trên chính thanh đó và không thể chuyển sang chỗ khác nếu không gia công lại.
Khả năng thay đổi vị trí của tán gài tủ rack giúp việc lắp ráp và nâng cấp thiết bị linh hoạt hơn. Tuy nhiên, trước khi chuyển vị trí, vẫn cần kiểm tra tình trạng khung gài, độ khít của tán và điều kiện chịu tải tại điểm lắp mới.
Tán gài có những kích thước nào?
Trên thị trường, tán gài có nhiều kích thước ren và kiểu khung gài khác nhau. Một số nhà cung cấp tại Việt Nam liệt kê các kích thước phổ biến như M6, M8 và M10, trong khi những loại khác có thể có M4, M5 hoặc các kích thước theo yêu cầu. (Cường Thịnh, Cường Thịnh Kim Khí)
Tuy nhiên, kích thước ren chỉ là một phần của quy cách. Khi chọn tán gài, cần xác định thêm kích thước lỗ lắp, độ dày thanh hoặc tấm kim loại, chiều rộng khung, hình dạng phần gài và khoảng không cần thiết để thao tác khi lắp.
Ví dụ, hai mẫu tán gài cùng sử dụng vít M6 vẫn có thể không thay thế trực tiếp cho nhau nếu khung gài hoặc kích thước lỗ yêu cầu khác nhau. Với sản phẩm dùng trong tủ rack, nên đối chiếu đúng hệ lỗ của thanh rack đang sử dụng.
Tán gài inox và tán gài thép mạ khác nhau như thế nào?

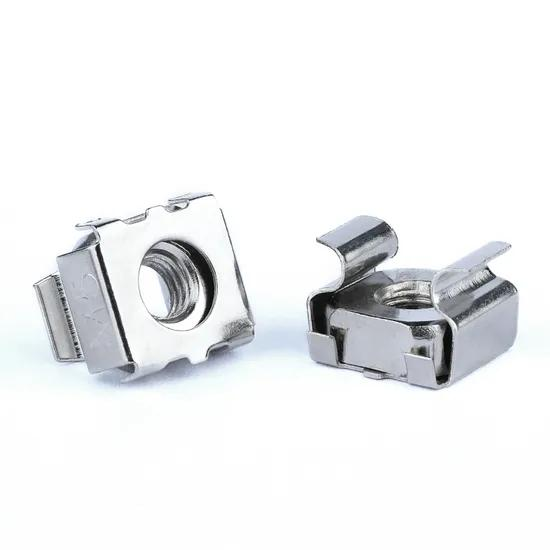

Tán gài inox thường được lựa chọn khi môi trường sử dụng yêu cầu khả năng chống ăn mòn tốt hơn hoặc cần vật liệu inox theo tiêu chuẩn của dự án. Trên thị trường có các lựa chọn inox 304 và các loại inox khác tùy nhà cung cấp.

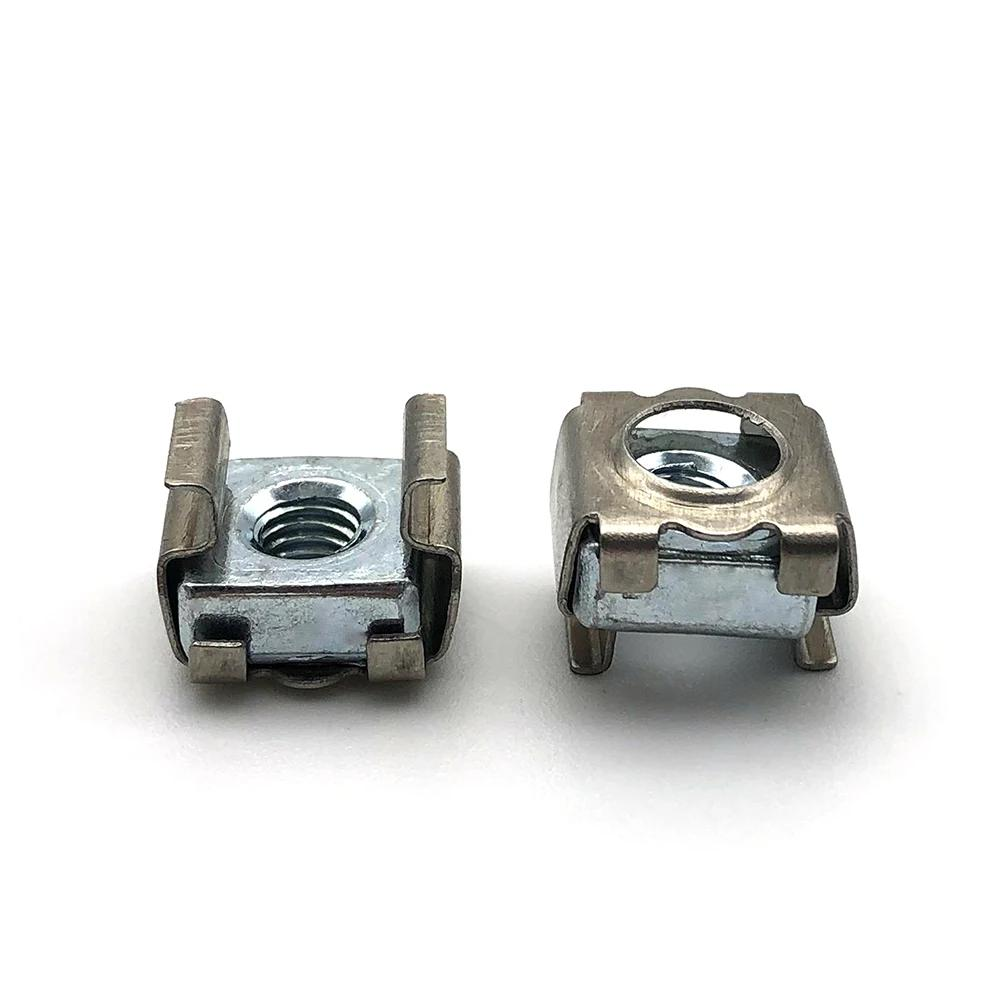

Tán gài thép mạ là lựa chọn phổ biến trong nhiều cụm lắp ráp thông thường. Một số nhà cung cấp liệt kê các bề mặt như mạ kẽm trắng, mạ kẽm nhiều màu hoặc mạ niken cho nhóm ecu gài/cage nut. (Cường Thịnh Kim Khí)
Không nên nhận diện vật liệu chỉ bằng màu sắc. Một sản phẩm sáng bóng chưa chắc là inox, và một lớp mạ đẹp không tự động bảo đảm khả năng chống ăn mòn trong mọi môi trường. Khi đặt hàng, nếu vật liệu là yêu cầu bắt buộc, cần xác định rõ chủng loại và thông số kỹ thuật.
Chất lượng tán gài nên kiểm tra những gì?
Đối với tán gài, cần kiểm tra đồng thời phần ren và cơ cấu gài. Ren trong phải tương thích với vít sử dụng; nếu ren bị lỗi hoặc sai bước, vít có thể khó bắt hoặc không tạo được mối ghép đúng yêu cầu.
Khung gài cần có độ đàn hồi và hình dạng phù hợp để giữ tán đúng vị trí. Nếu phần gài quá lỏng, tán có thể không bám chắc vào lỗ; nếu kích thước không phù hợp, việc lắp đặt có thể khó khăn hoặc làm hỏng phần gài.
Ngoài ra, cần kiểm tra vật liệu, lớp hoàn thiện và độ đồng đều giữa các sản phẩm. Với đơn hàng sản xuất số lượng lớn, tán gài không chỉ cần lắp vừa trong một mẫu thử mà phải duy trì chất lượng ổn định giữa các lô hàng.
Khi đặt tán gài số lượng lớn cần cung cấp thông tin gì?
Để xác định đúng tán gài, nên cung cấp tên loại tán, kích thước ren, kích thước lỗ lắp, độ dày tấm kim loại, vật liệu, lớp hoàn thiện và ứng dụng thực tế. Nếu dùng cho tủ rack, nên gửi thêm ảnh thanh rack hoặc thông số lỗ vuông để đối chiếu.
Nếu đang thay thế sản phẩm đã có sẵn, cách tốt nhất là gửi ảnh chụp mặt trước, mặt sau và mặt bên của tán gài, kèm một mẫu vít đang sử dụng. Các thông tin này giúp xác định rõ loại cage nut, kiểu khung gài và kích thước ren, hạn chế nhầm với tán ép hoặc clip nut khác.
Đối với đơn hàng B2B, cũng cần thống nhất số lượng đóng gói, yêu cầu về vật liệu, lớp mạ và mức độ đồng đều giữa các sản phẩm ngay từ đầu để thuận tiện cho kiểm tra hàng và đưa vào lắp ráp.
Tán gài – chi tiết nhỏ giúp hệ thống lắp ráp linh hoạt hơn
Tán gài là một giải pháp liên kết có cấu tạo đơn giản nhưng mang lại lợi ích rõ ràng trong những hệ thống cần điểm bắt ren có thể lắp, tháo và thay đổi vị trí. Với loại ecu gài tủ rack/cage nut, phần đai ốc tạo ren trong còn khung kim loại giữ tán tại lỗ lắp tương thích, giúp thao tác lắp thiết bị thuận tiện hơn mà không cần hàn cố định đai ốc.
Tuy nhiên, để chọn đúng tán gài, không nên chỉ dựa vào kích thước M6 hay M8. Cần kiểm tra cả cấu tạo khung gài, kích thước lỗ, độ dày tấm, vật liệu và điều kiện lắp đặt. Đặc biệt với đơn hàng số lượng lớn, việc đối chiếu mẫu và duy trì độ đồng đều giữa các sản phẩm giúp giảm đáng kể nguy cơ sai lệch khi đưa vào sử dụng.
