Nhìn qua, tán vuông có vẻ chỉ khác đai ốc lục giác ở một điểm rất đơn giản: thay vì sáu cạnh, nó có bốn cạnh. Nhưng chính hình dạng bốn cạnh này lại tạo ra một số lợi thế rất riêng trong cách bố trí và giữ đai ốc trong kết cấu.

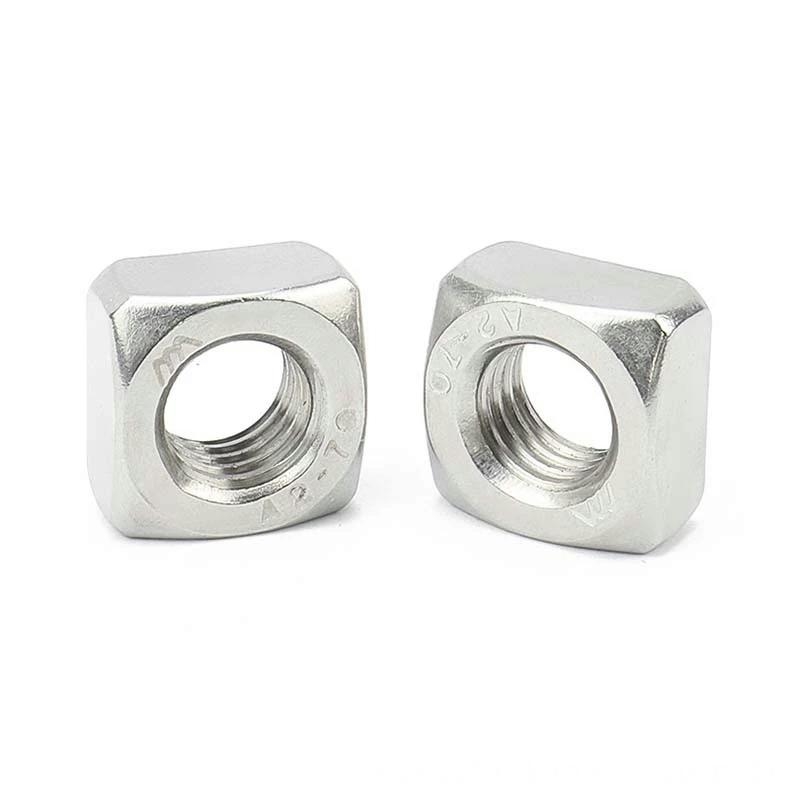

Trong hình là mẫu tán vuông inox, với phần thân ngoài hình vuông và lỗ ren ở chính giữa. Đây là một dạng đai ốc vuông (square nut) được sử dụng trong nhiều mối ghép cơ khí, kết cấu kim loại, máy móc và các cụm lắp ráp có không gian hoặc vị trí giữ đai ốc đặc thù. Các mẫu tiêu chuẩn DIN 557 cũng có đúng đặc điểm thân vuông, ren trong ở tâm và được sản xuất bằng thép carbon hoặc inox như A2/A4.
Điểm thú vị nhất của tán vuông không nằm ở việc nó có “bốn cạnh thay vì sáu cạnh”, mà nằm ở cách bốn mặt phẳng này tương tác với phần kết cấu xung quanh. Khi được đặt trong một hốc vuông, rãnh hoặc vị trí giữ phù hợp, tán vuông có thể hạn chế xoay khi bulong được siết. Điều này giúp quá trình lắp ráp thuận tiện hơn ở những vị trí mà một đai ốc thông thường khó giữ cố định. McMaster cũng mô tả square nut có các mặt phẳng lớn giúp giữ bằng dụng cụ và hạn chế xoay trong các rãnh hoặc lỗ vuông.
Tán vuông là gì?
Tán vuông là một loại đai ốc có thân ngoài hình vuông và phần ren trong nằm đồng tâm. Trong tiếng Anh, sản phẩm thường được gọi là square nut, còn tại Việt Nam có thể gặp các cách gọi như đai ốc vuông, êcu vuông hoặc tán vuông.
So với đai ốc lục giác, tán vuông có bốn mặt phẳng lớn hơn theo từng hướng. Cấu tạo này cho phép tán được giữ hoặc định vị trong một số dạng hốc, rãnh và kết cấu có hình học phù hợp.
Mẫu tán vuông inox trong hình có bề mặt sáng, thân vuông, các góc được vát nhẹ và phần ren trong được gia công rõ ràng. Đây là kiểu hình dáng rất điển hình của square nut inox dùng trong các mối ghép cần độ bền, khả năng chống ăn mòn và độ ổn định của ren.
Vì sao tán vuông có lợi thế về khả năng chống xoay?
Một trong những lý do tán vuông vẫn được sử dụng dù đai ốc lục giác phổ biến hơn là khả năng giữ hình học của nó.
Khi một tán vuông nằm trong một hốc có bốn cạnh tương ứng, bốn mặt ngoài của tán có thể tiếp xúc với các thành hốc và hạn chế việc tán quay theo bulong. Người lắp khi đó có thể tập trung vào thao tác siết bulong mà không cần giữ thêm đai ốc bằng một dụng cụ riêng trong những thiết kế phù hợp. Các nhà cung cấp square nut cũng nêu rõ khả năng dùng trong square recess, channel hoặc retaining feature để hỗ trợ chống xoay.
Đây là một điểm rất đáng chú ý khi thiết kế sản phẩm. Tán vuông không phải lúc nào cũng được chọn vì nó mạnh hơn đai ốc lục giác, mà nhiều khi nó được chọn vì hình dạng vuông phù hợp hơn với cách cố định đai ốc trong kết cấu.
Tán vuông khác đai ốc lục giác như thế nào?
Cả tán vuông và đai ốc lục giác đều có ren trong và đều có thể dùng với bulong, vít ren hoặc ty ren tương ứng. Sự khác nhau chủ yếu nằm ở hình dạng bên ngoài và cách sử dụng.
Đai ốc lục giác có sáu mặt, rất phù hợp để sử dụng với cờ lê hoặc đầu khẩu tiêu chuẩn. Đây là loại đai ốc phổ biến nhất trong rất nhiều hệ thống cơ khí.
Tán vuông có bốn mặt. Do đó, khi dùng độc lập, nó có ít cạnh để thao tác bằng dụng cụ hơn đai ốc lục giác nhưng lại tạo được hình dạng phù hợp hơn cho các hốc vuông, rãnh giữ hoặc kết cấu chống xoay. Các tài liệu kỹ thuật về square nut cũng nhấn mạnh rằng việc lựa chọn giữa square nut và hex nut phụ thuộc vào không gian lắp đặt, khả năng tiếp cận dụng cụ và cách đai ốc được giữ trong cụm.
Nói đơn giản, đai ốc lục giác thiên về sự phổ biến và khả năng siết bằng dụng cụ, còn tán vuông có lợi thế riêng trong những thiết kế cần định vị hoặc hạn chế xoay.

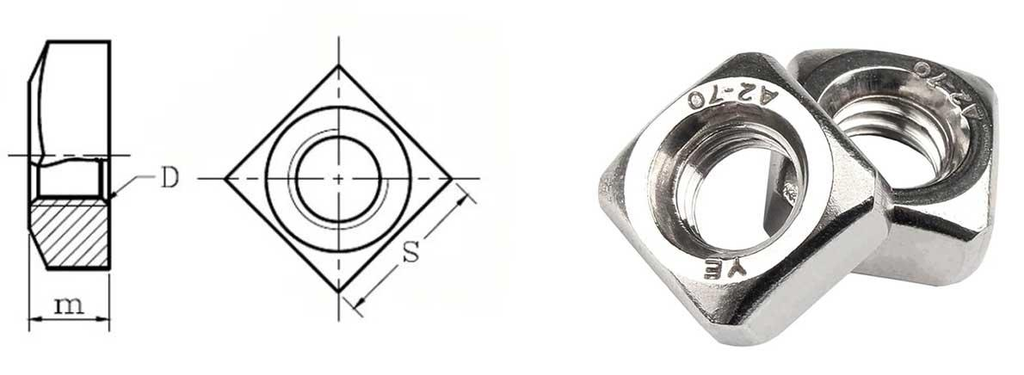

Tán vuông DIN 557 là gì?
Khi tìm kiếm tán vuông, anh sẽ rất thường gặp cụm từ DIN 557.
DIN 557 là tiêu chuẩn dành cho square nuts, product class C, quy định hình dạng và các kích thước cơ bản của loại đai ốc này. Các nhà sản xuất và nhà cung cấp hiện cung cấp tán vuông DIN 557 bằng thép carbon, inox A2/304 hoặc inox A4/316 tùy nhu cầu.
Ví dụ, dữ liệu kỹ thuật của norelem cho DIN 557 thể hiện những kích thước phổ biến như M5, M6, M8 và M10 với kích thước qua hai mặt và chiều cao tương ứng.
Điều này rất quan trọng khi đặt hàng vì “tán vuông” là tên gọi sản phẩm, còn DIN 557 giúp xác định rõ hơn quy cách mà hai bên đang nói tới.

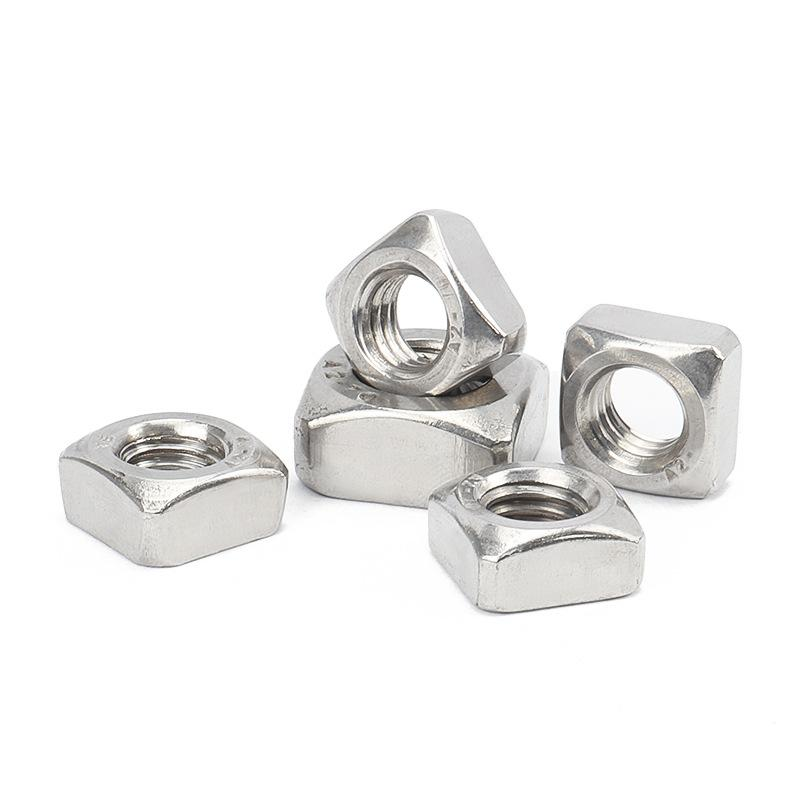

Tán vuông inox có gì đặc biệt?
Tán vuông inox là dòng được lựa chọn khi người dùng muốn kết hợp hình dạng vuông của square nut với khả năng chống ăn mòn của vật liệu inox.
Trên thị trường có tán vuông inox 304/A2 và tán vuông inox 316/A4. Các nhà cung cấp hiện cũng công bố inox A2 và A4 cho dòng DIN 557, bên cạnh thép carbon.
Inox thường được quan tâm trong những môi trường có độ ẩm, yêu cầu ngoại quan sạch hoặc có nguy cơ ăn mòn cao hơn. Tuy nhiên, không nên mặc định rằng inox nào cũng phù hợp với mọi môi trường. Việc lựa chọn A2/304 hay A4/316 vẫn cần dựa trên điều kiện làm việc thực tế.
Với sản phẩm như tán vuông inox, ngoài vật liệu, cũng cần kiểm tra chất lượng gia công ren và kích thước hình học. Inox có thể có ngoại quan rất đẹp nhưng nếu ren không đồng đều hoặc kích thước thân không chính xác thì vẫn ảnh hưởng tới quá trình lắp ráp.
Có thể bạn chưa biết: tán vuông có thể “tự chống xoay” nhờ chính chiếc hốc chứa nó
Đây là một trong những ứng dụng thú vị nhất của tán vuông.
Hãy tưởng tượng một đai ốc nằm trong một rãnh có kích thước vừa đủ. Khi bulong được đưa vào và bắt đầu siết, đai ốc có xu hướng xoay theo bulong. Nếu bên ngoài là tán vuông và rãnh được thiết kế phù hợp, bốn cạnh của tán sẽ tì vào thành rãnh và hạn chế chuyển động xoay.
Khi đó, phần kết cấu xung quanh đang trở thành một “dụng cụ giữ đai ốc” tự nhiên.
Đây là lý do square nut được sử dụng trong một số hệ thống rãnh, channel, profile và kết cấu cơ khí cần giữ đai ốc tại chỗ. Norelem cũng mô tả square nut DIN 557 có thể được sử dụng như insert nut trong các chi tiết đúc hoặc trượt vào profile nhôm để làm slot nut.
Tán vuông được dùng ở đâu?
Ứng dụng của tán vuông khá rộng, đặc biệt trong những kết cấu mà hình dạng bốn cạnh mang lại lợi ích khi định vị.
Trong máy móc và thiết bị, tán vuông có thể được dùng trong các cụm lắp ráp cần cố định đai ốc trong một hốc hoặc vị trí đặc biệt. Trong gia công kim loại và kết cấu, tán vuông có thể xuất hiện trong các bracket, khung và cụm có không gian giữ đai ốc. Các nhà cung cấp công nghiệp hiện cũng liệt kê square nut cho machinery assembly, sheet metal fabrication và industrial fastening.
Trong profile nhôm, rãnh kỹ thuật và hệ thống lắp ráp, hình dạng vuông có thể giúp đai ốc nằm trong rãnh hoặc hốc mà không xoay tự do.
Ngoài ra, một số ứng dụng trong đồ gỗ, nội thất và kết cấu lắp ráp cũng có thể sử dụng square nut khi thiết kế có sẵn vị trí giữ hoặc hốc phù hợp. Tuy nhiên, không nên đồng nhất tán vuông tiêu chuẩn DIN 557 với các loại tán chuyên dụng dành riêng cho nội thất, bởi hình dạng và yêu cầu của từng sản phẩm có thể khác nhau.
Tán vuông có phải lúc nào cũng dùng để chống xoay không?
Không.
Đây là điểm cần nói rõ để tránh biến một ưu điểm thành một tuyên bố quá mức.
Tán vuông có khả năng hỗ trợ chống xoay khi được giữ trong một kết cấu thích hợp, nhưng nếu đặt nó trên một bề mặt phẳng mà không có gì giữ bốn cạnh thì bản thân hình vuông không tự động biến nó thành một loại đai ốc chống xoay tuyệt đối.
Hiệu quả chống xoay phụ thuộc vào hốc chứa, rãnh, khoảng hở, cách định vị và hình dạng cụm lắp ráp. Nếu thiết kế không có phần giữ phù hợp, người sử dụng vẫn có thể cần một dụng cụ để giữ tán trong quá trình siết.
Đây cũng là lý do khi đánh giá tán vuông, cần nhìn cả hệ thống mà sản phẩm được đưa vào chứ không chỉ nhìn riêng hình dạng của chiếc tán.
Vì sao tán vuông có diện tích tiếp xúc lớn?
Một đặc điểm khác của tán vuông là bốn mặt phẳng bên ngoài tạo nên hình học tương đối rộng.
Trong cùng một nhóm kích thước, hình dạng vuông có thể tạo vùng tiếp xúc và tì đỡ theo cách khác so với đai ốc lục giác. Một số nhà cung cấp và tài liệu kỹ thuật mô tả square nut có diện tích tì lớn và hình dạng phù hợp để hạn chế xoay trong rãnh.
Điều này có thể hữu ích trong những mối ghép mà đai ốc tiếp xúc với một bề mặt giữ hoặc một hốc định vị. Tuy nhiên, diện tích tiếp xúc lớn hơn không đồng nghĩa mọi loại tán vuông đều chịu tải tốt hơn mọi loại đai ốc lục giác. Khả năng chịu tải vẫn phụ thuộc vào vật liệu, kích thước, cấp bền, ren và thiết kế toàn bộ mối ghép.
Tán vuông và tán vuông inox có những kích thước nào?
Trên thị trường có khá nhiều kích thước tán vuông, trong đó các kích thước metric như M5, M6, M8, M10, M12 và lớn hơn khá phổ biến. McMaster hiện liệt kê các mẫu inox với M5 × 0,8; M6 × 1; M8 × 1,25; M10 × 1,5; M12 × 1,75 và M16 × 2.
Tuy nhiên, khi nói tán vuông M6 hay tán vuông M8, mới chỉ xác định đường kính danh nghĩa của ren. Cần kiểm tra thêm bước ren, kích thước cạnh vuông, chiều cao tán và vật liệu.
Điều này đặc biệt quan trọng khi thay thế một mẫu đã có sẵn. Hai chiếc cùng M8 nhưng khác kích thước cạnh hoặc chiều cao có thể không nằm vừa trong hốc hoặc rãnh của cụm lắp ráp.
Tán vuông khác tán vuông mỏng như thế nào?
Ngoài dòng square nut thông thường như DIN 557, trên thị trường còn có square nut dạng mỏng, ví dụ DIN 562. Norelem liệt kê DIN 557 là square nut thông thường và tách biệt với những biến thể khác; các nhà cung cấp cũng phân loại DIN 562 là loại mỏng hơn.
Với tán vuông, chiều cao thân không chỉ ảnh hưởng tới trọng lượng mà còn ảnh hưởng tới lượng ren ăn khớp và không gian lắp. Vì vậy, nếu vị trí thiết kế bị giới hạn về chiều cao, loại mỏng có thể phù hợp hơn; ngược lại, nếu cần phần thân lớn hơn thì phải chọn đúng quy cách tương ứng.
Không nên đổi DIN 557 sang DIN 562 chỉ vì “cùng M8” mà chưa kiểm tra thiết kế mối ghép.
Có thể bạn chưa biết: tán vuông rất phù hợp với những thiết kế cần “giữ tán trước, siết bulong sau”
Trong sản xuất, có những thao tác mà công nhân không muốn phải giữ một chiếc đai ốc bằng tay trong khi đồng thời siết bulong.
Nếu kết cấu có một hốc vuông hoặc rãnh thích hợp, tán vuông có thể được đưa vào vị trí trước. Sau đó bulong được đưa vào từ phía còn lại. Khi bắt đầu siết, các cạnh của tán tiếp xúc với thành hốc và hạn chế tán quay.
Thiết kế này có thể giúp đơn giản hóa thao tác lắp ráp, đặc biệt khi vị trí đai ốc bị che khuất hoặc khó tiếp cận bằng cờ lê.
Đây chính là lý do square nut vẫn xuất hiện trong máy móc, profile, kết cấu kim loại và các hệ thống lắp ráp công nghiệp hiện đại.
Tán vuông inox 304 và inox 316 khác nhau như thế nào?
Nếu lựa chọn tán vuông inox, hai nhóm rất thường gặp là A2/304 và A4/316.
Inox 304/A2 là lựa chọn phổ biến cho nhiều môi trường thông thường, khi cần khả năng chống ăn mòn tốt và bề mặt sạch. Inox 316/A4 thường được cân nhắc khi môi trường khắc nghiệt hơn, đặc biệt khi có yêu cầu chống ăn mòn cao hơn.
Các nhà cung cấp square nut hiện có cả A2/304 và A4/316 cho DIN 557.
Tuy nhiên, vật liệu chỉ là một phần của chất lượng. Với tán vuông inox, ren phải được gia công chính xác, kích thước phải đồng đều và bề mặt phải đáp ứng yêu cầu của đơn hàng.
Khi chọn tán vuông cần kiểm tra những thông số nào?
Đối với tán vuông, trước tiên cần xác định đường kính ren và bước ren. Sau đó là kích thước cạnh vuông, chiều cao và vật liệu.
Nếu sản phẩm được lắp vào rãnh hoặc hốc, kích thước cạnh vuông đặc biệt quan trọng. Chỉ cần tán rộng hơn một chút so với hốc, sản phẩm có thể không lắp được; ngược lại, nếu hốc quá rộng, tán có thể bị xoay hoặc di chuyển quá nhiều.
Nếu sử dụng tán vuông inox, cần xác định rõ 304/A2 hay 316/A4. Nếu dùng thép, cần xác định cấp bền và lớp hoàn thiện nếu yêu cầu.
Với sản phẩm theo tiêu chuẩn, nên ghi rõ DIN 557 hoặc tiêu chuẩn tương ứng. Nếu dùng sản phẩm custom, cần có bản vẽ hoặc mẫu để đối chiếu.
Khi đặt tán vuông số lượng lớn cần kiểm tra gì?
Một lô tán vuông tốt cần đồng đều về kích thước và ren, không chỉ đạt một mẫu đơn lẻ.
Nên kiểm tra đường kính ren, bước ren, kích thước cạnh, chiều cao tán, độ vuông của thân, tình trạng mép và chất lượng bề mặt. Với tán vuông inox, nên kiểm tra thêm vật liệu và độ đồng nhất của bề mặt inox giữa các sản phẩm.
Nếu sản phẩm được đưa vào rãnh, profile hoặc hốc vuông, nên kiểm tra trực tiếp bằng chi tiết đối tác. Một chiếc tán có thông số đúng trên giấy nhưng vẫn có thể không phù hợp nếu dung sai của hốc và dung sai của tán không tương thích.
Đây là lý do đối với đơn hàng B2B, mẫu thực tế và bản vẽ lắp ráp thường có giá trị hơn việc chỉ báo tên sản phẩm.
Tán vuông – bốn cạnh nhưng một vai trò rất riêng
Tán vuông không phổ biến bằng đai ốc lục giác, nhưng nó vẫn có chỗ đứng rõ ràng trong những thiết kế cần hình dạng bốn cạnh để định vị, giữ tán hoặc chống xoay trong rãnh và hốc.
Đặc biệt, tán vuông inox còn mang lại thêm lợi thế về khả năng chống ăn mòn và ngoại quan, phù hợp với những môi trường mà thép thông thường không đáp ứng tốt.
Khi lựa chọn tán vuông, đừng chỉ nhìn vào M6, M8 hay M10. Cần đồng thời kiểm tra bước ren, kích thước cạnh, chiều cao, vật liệu, lớp hoàn thiện và cách tán được giữ trong cụm lắp ráp. Nếu tất cả các yếu tố này được đồng bộ, một chi tiết chỉ có bốn cạnh lại có thể giải quyết một bài toán mà đai ốc lục giác thông thường không làm thuận tiện bằng.
