Trong rất nhiều mối ghép cơ khí, một chiếc đai ốc thông thường thường đi cùng một chiếc long đền để tăng diện tích tiếp xúc và hỗ trợ phân bố lực. Nhưng nếu có thể kết hợp đai ốc và long đền thành một chi tiết duy nhất, quá trình lắp ráp sẽ đơn giản hơn đáng kể. Đây chính là ý tưởng đứng phía sau tán bông.
Tán bông là cách gọi phổ biến trên thị trường cho loại đai ốc liền long đền có vành, thường có phần răng ở mặt dưới để tăng khả năng chống xoay. Trong tài liệu kỹ thuật quốc tế, sản phẩm này thường được gọi là serrated flange nut hoặc serrated hex flange nut; loại phổ biến được sản xuất theo DIN 6923.
Điểm đặc biệt của tán bông nằm ở phần vành được tích hợp ngay dưới thân đai ốc. Vành này tạo ra bề mặt tỳ rộng hơn so với đai ốc lục giác thông thường, trong khi phần răng ở mặt dưới có thể tạo hiệu ứng chống xoay khi được siết lên bề mặt phù hợp. Nhờ đó, tán bông vừa thực hiện chức năng của một chiếc đai ốc, vừa đảm nhiệm một phần vai trò của long đền.
Tán bông là gì?

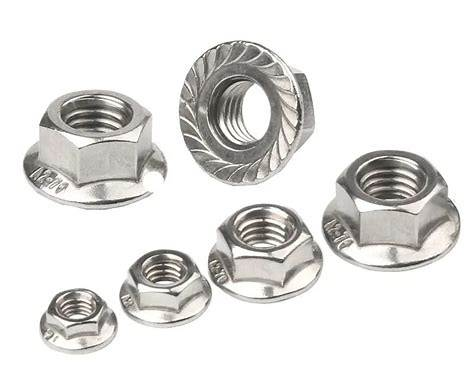

Tán bông là một loại đai ốc có thân lục giác và phần vành tròn liền với thân, trong đó mặt dưới của vành có thể được tạo các rãnh hoặc răng chống xoay. Cấu tạo này khiến tán bông có hình dáng khác rõ rệt so với đai ốc lục giác tiêu chuẩn.
Tên gọi “tán bông” là cách gọi thương mại phổ biến tại Việt Nam, nhưng khi tìm kiếm tài liệu hoặc nguồn hàng quốc tế, người mua sẽ thường gặp các thuật ngữ như serrated flange nut, flange nut, serrated hex flange nut, DIN 6923. Một số nhà cung cấp Việt Nam cũng sử dụng đồng thời các tên “tán long đền”, “tán bông”, “ecu liền long đền” và DIN 6923 cho cùng nhóm sản phẩm.
Về cấu tạo, tán bông vẫn có phần ren trong để ăn khớp với bulong, vít hoặc ty ren tương ứng. Điểm khác biệt nằm ở phần vành được tích hợp bên dưới. Vành này giúp tăng diện tích tiếp xúc, còn mặt răng có thể tăng khả năng chống xoay của mối ghép khi được sử dụng đúng điều kiện.
Vì sao tán bông lại có thêm một chiếc “long đền” liền bên dưới?
Đây chính là điểm đáng chú ý nhất của tán bông.
Với một bộ liên kết truyền thống, người lắp có thể sử dụng bulong + long đền + đai ốc. Long đền được đặt giữa đai ốc và bề mặt vật liệu nhằm tăng diện tích phân bố lực và hạn chế việc đai ốc tiếp xúc trực tiếp với bề mặt.
Trong khi đó, tán bông đưa phần vành này trực tiếp vào thân đai ốc. Nhờ vậy, người lắp không cần phải cầm một chiếc đai ốc và một chiếc long đền riêng trong cùng một thao tác. Thiết kế tích hợp này có thể giúp giảm số lượng chi tiết và đơn giản hóa quá trình lắp ráp. Các tài liệu về DIN 6923 cũng mô tả phần vành tích hợp có tác dụng phân bố lực và giảm nhu cầu sử dụng long đền rời.
Đây là lý do tán bông đặc biệt hữu ích trong những dây chuyền lắp ráp sử dụng số lượng lớn fastener. Khi hàng nghìn hoặc hàng chục nghìn mối ghép được thực hiện, việc giảm một thao tác hoặc giảm một chi tiết rời trong mỗi mối ghép có thể tạo ra khác biệt đáng kể về tốc độ và tính ổn định của quá trình lắp ráp.
Phần răng dưới tán bông có tác dụng gì?
Không phải tất cả đai ốc có vành đều có răng. Có tán bông trơn và tán bông có răng, nhưng dòng có răng là loại rất phổ biến khi người dùng muốn tăng khả năng chống xoay.

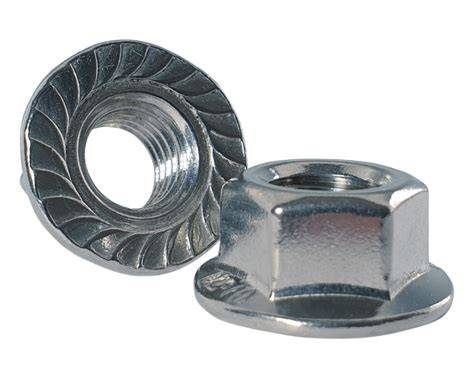

Phần răng nằm ở mặt dưới của tán bông sẽ tiếp xúc với bề mặt vật liệu khi đai ốc được siết. Khi lực siết tạo áp lực lên mặt tiếp xúc, các rãnh/răng này có thể giúp tăng khả năng chống chuyển động xoay tương đối giữa đai ốc và bề mặt. Các tài liệu về DIN 6923 mô tả serrated flange nut là loại đai ốc có phần răng ở dưới vành nhằm tạo hiệu ứng chống nới lỏng do rung.
Tuy nhiên, không nên hiểu rằng tán bông có răng sẽ khiến mọi mối ghép trở nên “không bao giờ lỏng”. Khả năng chống lỏng còn phụ thuộc vào lực siết, vật liệu bề mặt, rung động, điều kiện làm việc, thiết kế mối ghép và nhiều yếu tố khác.
Vì vậy, cách nói chính xác hơn là tán bông có răng được thiết kế để tăng khả năng chống xoay và chống nới lỏng trong những điều kiện sử dụng phù hợp.
Tán bông khác gì tán thường?
Sự khác biệt dễ thấy nhất nằm ở phần vành.
Một chiếc tán thường có thân lục giác và phần đáy tương đối nhỏ. Khi cần tăng diện tích tiếp xúc, người dùng có thể đặt thêm long đền bên dưới.

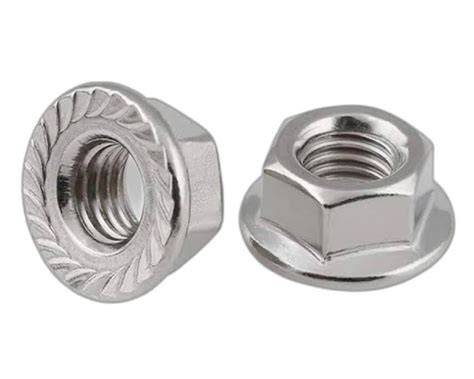

Trong khi đó, tán bông có phần vành tích hợp với thân, tạo ra diện tích tỳ lớn hơn ngay trên chính chiếc đai ốc. Nếu là loại tán bông có răng, mặt dưới còn có các rãnh/răng tạo hiệu ứng chống xoay. Nhờ đó, một chi tiết có thể thay thế cho tổ hợp đai ốc + long đền trong nhiều ứng dụng phù hợp.
Chính vì vậy, tán bông không đơn giản là “tán có thêm một miếng sắt bên dưới”. Đây là một thiết kế nhằm tối ưu hóa cả diện tích tiếp xúc, thao tác lắp ráp và khả năng chống xoay.
Tán bông khác long đền và tán liền long đền như thế nào?
Ba cách gọi này rất dễ khiến người mới trong ngành nhầm lẫn.
Long đền là một chi tiết rời, thường có dạng vòng tròn có lỗ ở giữa. Nó được đặt giữa đai ốc hoặc đầu bulong và bề mặt vật liệu.
Tán liền long đền là cách gọi mô tả đúng cấu tạo của loại đai ốc mà phần vành đã được tích hợp vào thân. Tán bông thường là tên gọi thương mại phổ biến cho dòng có vành, đặc biệt dòng có răng ở mặt dưới. Các nhà cung cấp Việt Nam cũng đang dùng đồng thời “tán long đền”, “tán bông” và “ecu liền long đền”.
Còn nếu tìm kiếm bằng tiếng Anh, nên sử dụng các từ khóa serrated flange nut hoặc serrated hex flange nut để tìm đúng nhóm sản phẩm hơn.
Tán bông DIN 6923 là gì?
Khi mua tán bông, một trong những tiêu chuẩn thường được gặp nhất là DIN 6923.
DIN 6923 quy định hình dạng, kích thước và dung sai cho loại đai ốc lục giác có vành, trong đó có phiên bản vành răng. Các bảng thông số kỹ thuật của DIN 6923 thể hiện nhiều kích thước ren hệ mét như M5, M6, M8, M10, M12, M16 và M20, cùng các thông số về bước ren, kích thước qua hai mặt đối diện, chiều cao tán và đường kính vành.
Ví dụ, theo bảng kích thước DIN 6923, tán bông M6 có bước ren 1,0 mm, kích thước qua hai mặt khoảng 10 mm và đường kính vành khoảng 14,2 mm; M8 có bước ren 1,25 mm và đường kính vành khoảng 17,9 mm; M10 có bước ren 1,5 mm và đường kính vành khoảng 21,8 mm.
Tuy nhiên, khi đặt hàng không nên chỉ ghi “DIN 6923” rồi bỏ qua vật liệu và lớp hoàn thiện. Tiêu chuẩn kích thước không thay thế cho yêu cầu về vật liệu, cấp bền hoặc xử lý bề mặt của từng đơn hàng.
Tán bông thường được sử dụng ở đâu?
Tán bông được sử dụng trong nhiều mối ghép cơ khí, đặc biệt nơi cần diện tích tỳ lớn và muốn giảm số lượng chi tiết rời.
Trong ngành ô tô và xe máy, tán bông có thể được sử dụng trong các mối ghép cần thao tác nhanh và có yêu cầu nhất định về khả năng chống xoay. Thực tế tại thị trường Việt Nam, loại tán bông còn được bán cho nhiều ứng dụng phụ tùng xe máy, trong đó có các kích thước như M5, M6, M8 và M10.
Trong cơ khí và sản xuất máy móc, tán bông giúp tạo bề mặt tỳ rộng hơn mà không cần thêm một long đền rời. Trong nông cơ, thiết bị, kết cấu kim loại và dây chuyền lắp ráp, thiết kế này có thể giúp giảm số lượng chi tiết trong một mối ghép và thuận tiện cho công đoạn lắp ráp.
Đối với sản xuất hàng loạt, việc sử dụng tán bông còn có ý nghĩa ở góc độ quy trình. Nếu trước đây công nhân phải lấy riêng đai ốc và long đền, việc sử dụng tán liền long đền có thể giảm một bước thao tác và hạn chế tình trạng thiếu hoặc lắp nhầm long đền.
Có thể bạn chưa biết: vành của tán bông không chỉ để “trang trí”
Nhìn vào một chiếc tán bông, phần vành lớn hơn thân lục giác khá rõ. Nếu chỉ nhìn hình dáng, nhiều người có thể nghĩ đó là chi tiết được làm rộng hơn để sản phẩm trông đẹp hoặc dễ phân biệt.
Thực tế, phần vành có vai trò chức năng. Nó tạo ra diện tích tiếp xúc lớn hơn giữa đai ốc và bề mặt liên kết, nhờ đó giúp phân bố lực tỳ trên vùng rộng hơn. Một số tài liệu kỹ thuật mô tả chính phần flange tích hợp này là yếu tố giúp phân bố lực kẹp và giảm nhu cầu sử dụng long đền rời.
Khi kết hợp thêm các răng ở mặt dưới, tán bông còn có thêm chức năng tăng khả năng chống xoay. Vì vậy, chỉ một thay đổi nhỏ trong hình dạng đai ốc đã giúp sản phẩm thực hiện nhiều vai trò hơn so với đai ốc lục giác thông thường.
Có thể bạn chưa biết: tán bông giúp giảm số lượng chi tiết trong một mối ghép
Hãy thử hình dung một mối ghép truyền thống gồm bulong + long đền + đai ốc. Khi lắp ráp, người thao tác phải lấy đủ ba thành phần và đặt long đền đúng vị trí.
Với tán bông, phần vành đã được tích hợp sẵn với đai ốc. Trong những ứng dụng phù hợp, bộ liên kết có thể được đơn giản hóa thành bulong + tán bông.
Điều này đặc biệt đáng chú ý trong sản xuất số lượng lớn. Khi mỗi sản phẩm giảm được một chi tiết rời, dây chuyền có thể giảm một bước cấp linh kiện, giảm khả năng thiếu long đền và thuận tiện hơn trong khâu kiểm kê. Đây là một trong những lý do flange nut được ứng dụng trong nhiều ngành sản xuất và lắp ráp.
Tán bông có phải lúc nào cũng chống lỏng tốt hơn tán thường?
Đây là điểm cần nói chính xác.
Tán bông có răng có khả năng tăng chống xoay nhờ phần răng ở mặt dưới, nhưng không nên xem nó như một giải pháp chống lỏng tuyệt đối. Hiệu quả còn phụ thuộc vào lực siết, vật liệu bề mặt tiếp xúc, mức độ rung, tải trọng và điều kiện làm việc.
Đặc biệt, phần răng tạo hiệu ứng khóa bằng cách tác động lên bề mặt tiếp xúc. Vì vậy, khả năng chống xoay của tán bông có thể không giống nhau trên mọi loại vật liệu hoặc mọi bề mặt. Khi mối ghép có yêu cầu an toàn cao, cần lựa chọn giải pháp chống lỏng dựa trên thiết kế kỹ thuật thực tế thay vì chỉ nhìn vào hình dạng của tán.
Tán bông được làm từ vật liệu gì?
Tùy ứng dụng, tán bông có thể được sản xuất từ thép carbon, thép có lớp mạ hoặc inox.
Dòng thép thường được lựa chọn khi cần cân bằng giữa khả năng chịu lực, chi phí và khả năng gia công. Với môi trường yêu cầu chống ăn mòn, có thể sử dụng tán bông inox, chẳng hạn inox 304 hoặc inox 316 tùy yêu cầu. Các nhà cung cấp DIN 6923 hiện có cả thép cấp bền 8 và inox A2/A4 trong danh mục.
Bề mặt cũng rất đa dạng, có thể gặp tán bông xi trắng, xi vàng, xi đen, tán bông inox hoặc những kiểu hoàn thiện khác. Một nguồn cung cấp tại Việt Nam ghi nhận các loại thép mạ kẽm nhiều màu và inox 201, 304, 316 cho dòng tán long đền/tán bông.
Khi chọn tán bông cần kiểm tra những gì?
Khi lựa chọn tán bông, đầu tiên cần xác định đường kính ren và bước ren. Ví dụ M6, M8, M10 hay M12 không chỉ khác nhau về đường kính mà còn có bước ren tương ứng.
Tiếp theo là kiểu tán. Cần xác định rõ khách hàng đang cần tán bông có răng, tán bông không răng hay một loại đai ốc mặt bích khác. Chỉ ghi “tán có vành” đôi khi chưa đủ để xác định chính xác sản phẩm.
Sau đó là vật liệu và bề mặt: thép, inox 304, inox 316, mạ kẽm, xi trắng, xi vàng, xi đen… Nếu dùng trong môi trường ẩm hoặc ngoài trời, yêu cầu chống ăn mòn nên được đưa vào ngay từ bước chọn hàng.
Cuối cùng là tiêu chuẩn và kích thước thực tế. Nếu đặt theo DIN 6923, nên đối chiếu đường kính vành, chiều cao, kích thước cờ lê và bước ren theo đúng quy cách thay vì chỉ nhìn tên gọi.
Mua tán bông số lượng lớn cần lưu ý điều gì?
Đối với đơn hàng B2B, điều quan trọng nhất không chỉ là một chiếc tán bông đạt yêu cầu mà phải là cả lô hàng đồng nhất.
Nên kiểm tra khả năng ăn ren với bulong mẫu, kích thước qua hai mặt, chiều cao tán, đường kính vành, tình trạng phần răng, độ hoàn thiện bề mặt và sự đồng đều giữa các sản phẩm. Với hàng mạ, cần quan sát độ ổn định màu sắc và tình trạng lớp bề mặt.
Nếu sản phẩm được đưa vào dây chuyền sản xuất xe máy, nông cơ, cơ khí hoặc thiết bị, nên có mẫu đối chiếu hoặc bản vẽ kỹ thuật trước khi đặt số lượng lớn. Một sai khác nhỏ về kích thước vành hoặc chiều cao tán có thể khiến sản phẩm không phù hợp với dụng cụ lắp ráp hoặc khoảng không gian của cụm chi tiết.
Tán bông – một chi tiết nhỏ nhưng tối ưu cả mối ghép
Tán bông không đơn giản chỉ là một chiếc đai ốc có thêm phần vành. Thiết kế đai ốc liền long đền giúp tăng diện tích tỳ, giảm nhu cầu sử dụng long đền rời và đơn giản hóa một số công đoạn lắp ráp. Với phiên bản có răng, phần tiếp xúc còn được thiết kế để tăng khả năng chống xoay trong những điều kiện phù hợp.
Đây cũng là lý do tán bông DIN 6923, tán long đền, đai ốc liền long đền và serrated flange nut trở thành những tên gọi quan trọng khi tìm kiếm sản phẩm trên thị trường trong nước và quốc tế.
Với khách hàng sản xuất, việc chọn đúng tán bông không nên chỉ dựa vào kích thước ren. Cần đồng thời xem xét tiêu chuẩn, vật liệu, lớp hoàn thiện, kích thước vành, phần răng và độ đồng đều của cả lô hàng. Một chiếc tán phù hợp có thể giúp mối ghép đơn giản hơn, nhưng một chiếc tán sai quy cách lại có thể gây ra vấn đề ngay từ khâu lắp ráp.
