Trong các mối ghép bu lông, đai ốc, long đền là chi tiết nhỏ nhưng cần được lựa chọn đúng với yêu cầu lắp ráp. Hai loại thường gặp là long đền phẳng và long đền vênh, có hình dạng và đặc điểm làm việc khác nhau.
Vậy mỗi loại có công dụng gì? Có thể sử dụng thay thế cho nhau hay không? Cùng Tấn Ngọc tìm hiểu để lựa chọn phù hợp với nhu cầu sử dụng.
1. Long đền là gì?
Long đền, còn gọi là vòng đệm, là chi tiết được lắp dưới đầu bu lông hoặc đai ốc tùy theo thiết kế mối ghép. Long đền có nhiều dạng, trong đó long đền phẳng và long đền vênh có thể nhận biết qua hình dáng:
- Long đền phẳng: Dạng vòng khép kín, hai mặt phẳng, có lỗ ở giữa.
- Long đền vênh: Dạng vòng hở, hai đầu lệch nhau tạo thành hình xoắn và có tính đàn hồi khi chịu nén.
Sự khác biệt này khiến hai loại không thể được xem là những chi tiết có công dụng hoàn toàn giống nhau.

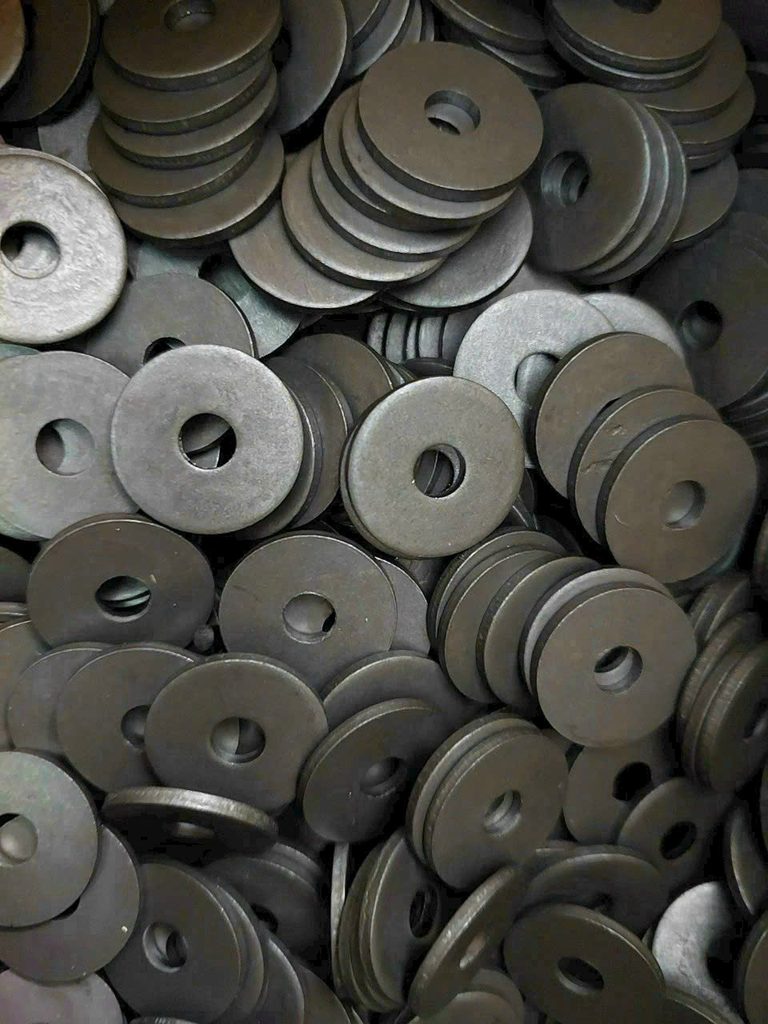

2. Long đền phẳng có công dụng gì?
Phân bố lực ép trên diện tích rộng hơn
Khi siết bu lông hoặc đai ốc, lực ép tập trung tại vùng tiếp xúc với chi tiết lắp ghép. Long đền phẳng giúp mở rộng diện tích chịu lực, từ đó giảm áp lực cục bộ lên bề mặt khi được lựa chọn đúng kích thước và độ cứng.
Điều này đặc biệt đáng quan tâm với các bề mặt dễ bị lún hoặc biến dạng. Tuy nhiên, hiệu quả còn phụ thuộc vào đường kính ngoài, độ dày, vật liệu của vòng đệm và lực siết thực tế.
Hạn chế hư hại bề mặt khi siết
Long đền phẳng tạo lớp tiếp xúc trung gian giữa chi tiết lắp ghép với đầu bu lông hoặc đai ốc. Nhờ đó, vòng đệm có thể giúp hạn chế tình trạng cào xước hoặc làm hỏng bề mặt trong quá trình siết. Đây là một trong những lý do vòng đệm phẳng thường được dùng để bảo vệ bề mặt lắp ráp.
Tạo mặt tỳ phù hợp cho mối ghép
Vòng đệm phẳng có thể tạo mặt tỳ rộng hơn dưới đầu bu lông hoặc đai ốc. Tuy nhiên, cần lựa chọn vòng đệm đủ cứng và có kích thước phù hợp; không nên dùng vòng đệm mỏng để tùy ý khắc phục một lỗ lắp sai kích thước.
Long đền phẳng không phải chi tiết khóa ren, vì vậy không nên mặc định rằng chỉ cần lắp thêm vòng đệm phẳng là bu lông sẽ không bị tự tháo lỏng.

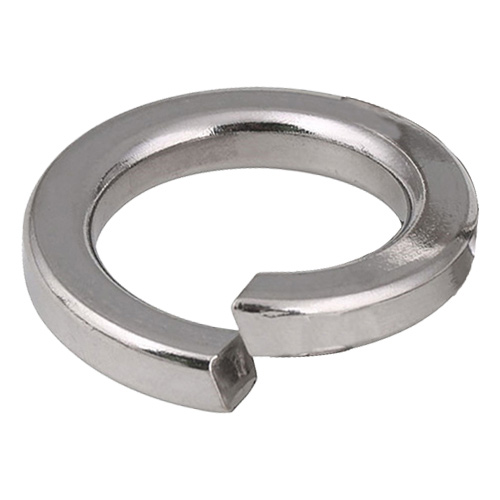

3. Long đền vênh có công dụng gì?
Tạo phản lực đàn hồi trong giai đoạn bị nén
Long đền vênh có hai đầu lệch nhau. Khi siết mối ghép, vòng đệm bị nén và tạo phản lực đàn hồi trong khoảng biến dạng của nó.
Đặc điểm này là cơ sở khiến long đền vênh thường được gọi là vòng đệm lò xo. Trong thực tế, sản phẩm cũng thường được dùng với mục đích hỗ trợ chống lỏng, nhưng cần hiểu rõ giới hạn của loại vòng đệm này.
Không nên xem là giải pháp chống rung chắc chắn
Với long đền vênh dạng vòng hở thông thường, khi mối ghép được siết đủ lực, vòng đệm có thể bị ép phẳng và không còn hành trình đàn hồi hữu ích như nhiều người kỳ vọng. Tài liệu thiết kế chi tiết ghép của NASA cũng chỉ ra hạn chế của loại vòng đệm này trong việc khóa chống tự tháo lỏng.
Vì vậy, không nên quảng bá long đền vênh là sản phẩm “chống tuột tuyệt đối” hoặc “chống rung hiệu quả trong mọi điều kiện”. Với mối ghép chịu rung động hoặc có yêu cầu an toàn cao, giải pháp chống lỏng cần được lựa chọn theo thiết kế và điều kiện vận hành.
4. Phân biệt long đền phẳng và long đền vênh
| Tiêu chí | Long đền phẳng | Long đền vênh |
|---|---|---|
| Hình dạng | Vòng kín, hai mặt phẳng | Vòng hở, hai đầu lệch nhau |
| Đặc điểm chính | Tạo mặt tỳ và phân bố lực ép | Có tính đàn hồi trong khoảng biến dạng khi bị nén |
| Vai trò đối với bề mặt | Giúp hạn chế áp lực cục bộ và hư hại bề mặt | Không thay thế vai trò phân bố lực của vòng đệm phẳng |
| Khả năng chống tự tháo lỏng | Không phải chi tiết khóa chống lỏng | Không nên dùng làm giải pháp chống lỏng duy nhất khi chịu rung |
| Cơ sở lựa chọn | Kích thước, độ cứng, vật liệu và lực kẹp | Yêu cầu bản vẽ, đặc tính vòng đệm và điều kiện làm việc |
5. Có cần sử dụng cả hai loại long đền không?
Không phải mối ghép nào cũng cần lắp đồng thời long đền phẳng và long đền vênh. Việc sử dụng một loại, kết hợp cả hai hoặc sử dụng giải pháp khác phải căn cứ vào yêu cầu của cụm lắp ráp.
Nếu thiết bị đã có bản vẽ hoặc hướng dẫn từ nhà sản xuất, cần tuân thủ loại vòng đệm và vị trí lắp được chỉ định. Không nên tự bổ sung nhiều vòng đệm với suy nghĩ “càng nhiều càng chắc”, bởi số lượng chi tiết tăng lên không đồng nghĩa với khả năng giữ chặt tốt hơn.
6. Những lưu ý khi lựa chọn long đền
Kiểm tra đầy đủ kích thước
Ngoài cỡ bu lông đi kèm, cần quan tâm đến đường kính trong, đường kính ngoài và độ dày của long đền. Hai sản phẩm cùng dùng cho một cỡ bu lông vẫn có thể khác kích thước và khả năng đáp ứng yêu cầu lắp ráp.
Chọn vật liệu và độ cứng phù hợp
Không nên chỉ lựa chọn theo màu sắc hoặc hình thức bên ngoài. Vật liệu, độ cứng và lớp xử lý bề mặt cần phù hợp với lực kẹp, môi trường sử dụng và các chi tiết tiếp xúc.
Với long đền phẳng, các nhà cung cấp kỹ thuật có phân loại sản phẩm theo độ cứng và cấp bền bu lông tương ứng. Điều này cho thấy vòng đệm cùng kích thước chưa chắc có thể thay thế cho nhau trong mọi ứng dụng.
Kiểm tra tình trạng trước khi lắp
Không sử dụng long đền bị nứt, biến dạng bất thường hoặc ăn mòn nghiêm trọng. Với thiết bị có quy định thay mới vòng đệm sau khi tháo, cần thực hiện theo hướng dẫn bảo trì.
Siết đúng yêu cầu kỹ thuật
Long đền không thể bù cho việc lựa chọn sai bu lông, sai đai ốc hoặc siết không đúng yêu cầu. Chất lượng mối ghép phụ thuộc vào cả bộ chi tiết và quá trình lắp ráp.
7. Thông tin cần chuẩn bị khi đặt mua long đền tại Tấn Ngọc
Để trao đổi đúng sản phẩm cần tìm, khách hàng nên chuẩn bị:
- Loại long đền: phẳng hoặc vênh.
- Cỡ bu lông sử dụng kèm.
- Kích thước hoặc tiêu chuẩn theo bản vẽ, nếu có.
- Vật liệu và yêu cầu xử lý bề mặt.
- Số lượng, mục đích sử dụng và môi trường lắp đặt.
Nếu chưa xác định được quy cách, bạn có thể gửi hình ảnh, mẫu thực tế hoặc bản vẽ để trao đổi với Tấn Ngọc về sản phẩm cần tìm. Việc xác định rõ yêu cầu ngay từ đầu sẽ giúp hạn chế đặt nhầm và thuận tiện hơn khi lắp ráp.
