Một chiếc tán Inox 304 có thực sự chịu lực tốt hơn tán thép thông thường? Khi đưa hai loại vào bài thử kéo, loại nào biến dạng trước, loại nào giữ ren tốt hơn và tải trọng thực tế của mối ghép thay đổi như thế nào?
Đây là một câu hỏi rất đáng quan tâm khi lựa chọn tán cối cho cơ khí, nội thất, thiết bị máy móc và các kết cấu cần sử dụng liên kết ren.
Nhìn bằng mắt thường, tán Inox 304 thường tạo cảm giác “cao cấp” hơn nhờ bề mặt sáng, khả năng chống gỉ tốt và vật liệu inox. Trong khi đó, tán thép thường có ưu thế về độ cứng, giá thành và khả năng đáp ứng nhiều cấp bền khác nhau.
Nhưng nếu chỉ nhìn vào vật liệu thì chưa đủ.
Khả năng chịu tải của một chiếc tán phụ thuộc đồng thời vào vật liệu, cấp cơ tính, hình dạng tán, kích thước ren, chiều cao phần ren ăn khớp và cả loại bu lông đi cùng.
1. Tensile Test với tán cối thực chất kiểm tra điều gì?
Với một chi tiết ren trong như tán cối, phép thử kéo không đơn giản là kẹp hai đầu chiếc tán rồi kéo như thử một thanh kim loại.
Trong thử nghiệm fastener, tán được lắp với một mandrel hoặc chi tiết ren phù hợp rồi tăng tải theo phương trục. Mục tiêu là xác định khả năng chịu tải của hệ thống ren và xem tán có vượt qua mức tải quy định mà không xảy ra hư hỏng không.
Đây chính là lý do các tiêu chuẩn như ASTM F606/F606M quy định riêng các phép thử proof load và cone proof load cho fastener có ren trong.
Nói đơn giản:
Không phải cứ kéo đến lúc tán “đứt” mới gọi là thử nghiệm tốt.
Điều quan trọng hơn là xác định:
- Ren có bị tuôn hay không.
- Thành tán có bị nứt hay biến dạng không.
- Tán có giữ được tải thử yêu cầu không.
- Hư hỏng xảy ra ở tán, ren hay bu lông.
- Sau khi tháo tải, chi tiết có biến dạng đáng kể hay không.
2. Inox 304 và thép không nên chỉ được so bằng tên vật liệu
Đây là điểm rất nhiều người mua fastener dễ nhầm.
Inox 304 là một mác thép không gỉ.
Còn 4.8 là một cấp cơ tính của fastener, không phải tên vật liệu.
Đối với đai ốc thép, ISO 898-2 quy định các cấp tính chất cơ học riêng và sử dụng phép thử proof load để đánh giá khả năng chịu tải của đai ốc. Tiêu chuẩn hiện hành ISO 898-2:2022 áp dụng cho đai ốc thép carbon và thép hợp kim.
Trong khi đó, đai ốc inox được phân loại theo ISO 3506-2. Ví dụ, A2-70 là đai ốc inox nhóm austenitic với ứng suất proof load tối thiểu 700 MPa đối với loại đai ốc có khả năng chịu tải đầy đủ theo phạm vi tiêu chuẩn.
Vì vậy, câu hỏi:
“Inox 304 hay thép 4.8 chịu lực tốt hơn?”
chưa đủ dữ kiện để trả lời chỉ bằng tên vật liệu.
Phải biết chính xác cấp cơ tính của tán inox, cấp của tán thép, kích thước ren và cấu tạo của tán.
3. Nếu cùng một kích thước, tại sao kết quả kéo có thể rất khác?
Giả sử hai mẫu có cùng kích thước ren.
Khi bắt đầu tăng tải, lực được truyền từ bu lông sang các vòng ren bên trong tán.
Lúc này có nhiều vị trí có thể trở thành điểm yếu:
Ren của tán → thân tán → ren bu lông → phần liên kết của chi tiết.
Nếu tán có vật liệu hoặc cơ tính không phù hợp, ren có thể bị biến dạng hoặc tuôn trước khi thân tán thực sự bị phá hủy.
Đây là lý do một chiếc tán nhìn rất dày và chắc chưa chắc có tải phá hủy cao hơn một chiếc tán khác.
Một chiếc tán có thể “hỏng” theo nhiều cách
1. Tuôn ren: các vòng ren bị biến dạng và không còn giữ được bu lông.
2. Nứt hoặc phá hủy thân: vật liệu tán bị kéo đến trạng thái phá hủy.
3. Biến dạng phần đầu: hình dạng tán thay đổi do tải hoặc do kết cấu không đủ cứng.
4. Bu lông hỏng trước: trong một số cấu hình, tán vẫn còn nguyên nhưng bu lông đã đạt giới hạn của nó.
Vì vậy, khi làm Tensile Test, việc ghi lại kiểu phá hủy cũng quan trọng không kém con số lực cực đại.
4. Tán Inox 304: lợi thế lớn nằm ở khả năng chống ăn mòn
Nếu đặt hai sản phẩm vào môi trường có hơi ẩm, nước hoặc yêu cầu bề mặt sạch và ít bảo trì, inox 304 có một lợi thế rất rõ: khả năng chống ăn mòn của vật liệu inox.
Đây là lý do inox thường được lựa chọn trong các ứng dụng yêu cầu bề mặt bền trong môi trường ẩm hoặc cần hạn chế hiện tượng gỉ đỏ.
Nhưng cần phân biệt:
Chống gỉ tốt ≠ mặc định chịu lực cao hơn.
Một chiếc tán inox 304 có cấp cơ tính thấp không thể chỉ dựa vào chữ “304” để kết luận rằng nó chắc hơn mọi loại tán thép.
ISO 3506-2:2020 cũng phân loại đai ốc inox theo grade + property class, chẳng hạn A2-50, A2-70 và A2-80, với mức proof load tương ứng khác nhau.
5. Tán thép: lợi thế nằm ở khả năng lựa chọn cơ tính
Với tán thép, lợi thế không chỉ nằm ở giá thành.
Thép có thể được lựa chọn và xử lý theo nhiều cấp cơ tính khác nhau. ISO 898-2 quy định các cấp property class cho đai ốc thép và đưa ra mức proof load cụ thể theo từng kích thước ren.
Ví dụ, trong bảng proof load của ISO 898-2:2012, đai ốc M10 ren thô cấp 04 có proof load 22.000 N, trong khi các cấp cao hơn có mức proof load cao hơn đáng kể.
Điều này cho thấy một vấn đề rất quan trọng:
Không thể nói “tán thép yếu hơn inox” hoặc “inox luôn mạnh hơn thép”.
Phải so đúng cấp cơ tính với đúng cấp cơ tính.
6. Còn tải trọng ngang thì sao?
Đây là phần cần đặc biệt cẩn thận khi viết về sản phẩm.
Tải kéo và tải ngang là hai trạng thái tải hoàn toàn khác nhau.
Tải kéo
Lực tác động dọc theo trục bu lông:
↑ Lực kéo
[Tán]
│
[Bu lông]
Mối ghép phải chống lại sự kéo giãn và phá hủy của các thành phần trong hệ thống ren.
Tải ngang
Lực tác động vuông góc với trục bu lông:
→ Lực ngang
[Tán + bu lông]
Lúc này cơ chế chịu lực có thể liên quan đến ma sát giữa các bề mặt kẹp, lực cắt của bu lông, biến dạng lỗ và tiếp xúc giữa các chi tiết.
Vì vậy, không thể lấy kết quả Tensile Test rồi nói rằng tán chịu tải ngang được X kg hoặc X tấn.
Muốn xác định khả năng chịu tải ngang cần thiết kế một phép thử shear phù hợp với chính hình học và cấu hình mối ghép. ASTM F606/F606M có quy định các phương pháp thử cơ tính cho fastener và có đề cập đến single-shear test trong phạm vi phép thử của fastener phù hợp.
7. Nếu đem hai loại tán đi thử thực tế, nên ghi những gì?
Một bài test có giá trị không nên chỉ quay cảnh máy kéo rồi công bố:
“Tán A chịu được X tấn.”
Cách làm chuyên nghiệp hơn là ghi đầy đủ điều kiện thử.
Thông tin mẫu
- Loại tán.
- Vật liệu.
- Kích thước ren.
- Bước ren.
- Chiều cao tán.
- Đường kính ngoài.
- Chiều dài phần ren ăn khớp.
- Loại bu lông/mandrel sử dụng.
- Cấp cơ tính của tán.
- Số lượng mẫu.
Thông tin thử nghiệm
- Thiết bị thử.
- Phương pháp thử.
- Tốc độ tăng tải.
- Tải proof.
- Tải cực đại.
- Kiểu phá hủy.
- Độ biến dạng.
- Tình trạng ren sau thử.
ASTM F606/F606M được xây dựng để quy định các phương pháp xác định cơ tính của fastener có ren ngoài và ren trong, trong đó có proof load đối với đai ốc.
8. Một thử nghiệm thú vị hơn: đừng chỉ hỏi “ai đứt trước?”
Nếu muốn biến bài này thành content có tính chuyên môn cao, có thể làm thử nghiệm theo 3 giai đoạn:
Giai đoạn 1 – Kiểm tra ngoại quan
Đặt hai mẫu cạnh nhau:
Tán cối Inox 304
vs.
Tán cối thép
Kiểm tra kích thước, độ hoàn thiện ren, bề mặt, độ đồng đều và sai số hình học.
Giai đoạn 2 – Tensile/Proof Load Test
Lắp hai mẫu với cùng điều kiện thử và tăng tải từ từ.
Ghi lại:
Tải → biến dạng → hiện tượng ở ren → tải cực đại → kiểu phá hủy.
Giai đoạn 3 – Kiểm tra sau thử
Sau khi tháo khỏi máy, kiểm tra lại ren.
Đây mới là phần rất “đắt” về mặt nội dung.
Có mẫu có thể không gãy thân nhưng ren đã bị biến dạng, trong khi mẫu khác có thể giữ được hình dạng tốt hơn nhưng lại có cơ chế phá hủy khác.
Từ đó người xem sẽ hiểu rằng:
Một chiếc tán tốt không đơn giản là chiếc tán chịu được lực lớn nhất trên máy kéo, mà là chiếc tán có cơ tính phù hợp với đúng mối ghép và điều kiện sử dụng.

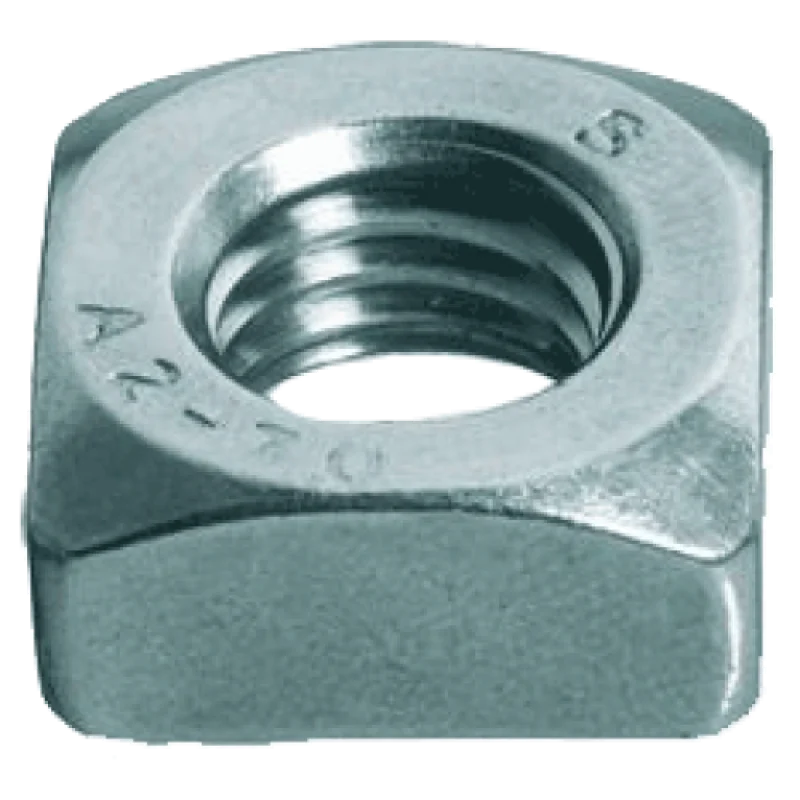

9. Có thể bạn chưa biết: Inox 304 không phải lúc nào cũng được đánh dấu “A2-70”
Đây cũng là điểm nên đưa vào bài để tránh đánh đồng.
304 là mác vật liệu.
A2 là nhóm thép không gỉ theo hệ thống ISO 3506.
70 là cấp cơ tính của fastener.
Ví dụ, ISO 3506-2 xác định A2-70 là đai ốc inox austenitic có mức stress dưới proof load 700 MPa đối với loại có khả năng chịu tải đầy đủ.
Do đó, nếu nhà cung cấp chỉ nói:
“Đây là tán Inox 304.”
thì thông tin đó chưa đủ để đánh giá khả năng chịu tải của tán.
10. Kết luận: nên chọn Inox 304 hay thép?
Không nên biến bài test thành kết luận đơn giản rằng một vật liệu “thắng” vật liệu còn lại.
Hai lựa chọn có những đặc điểm khác nhau:
| Tiêu chí | Tán cối Inox 304 | Tán cối thép |
|---|---|---|
| Chống ăn mòn | Lợi thế rõ trong môi trường phù hợp | Phụ thuộc vật liệu và lớp phủ |
| Cơ tính | Phụ thuộc grade/property class | Phụ thuộc property class, vật liệu và xử lý |
| Khả năng chịu kéo | Không thể kết luận chỉ từ chữ “304” | Không thể kết luận chỉ từ “4.8” |
| Tải ngang | Phụ thuộc toàn bộ mối ghép | Phụ thuộc toàn bộ mối ghép |
| Khả năng gia công | Phụ thuộc thiết kế và cấp vật liệu | Có nhiều lựa chọn |
| Chi phí | Thường cao hơn | Thường có nhiều lựa chọn kinh tế hơn |
| Môi trường ẩm/ăn mòn | Thường được ưu tiên khi phù hợp | Có thể cần lớp phủ bảo vệ |
Điểm quan trọng nhất của thử nghiệm không phải là chứng minh Inox 304 hay thép “mạnh hơn”, mà là chứng minh rằng lựa chọn fastener phải dựa trên dữ liệu cơ tính và điều kiện sử dụng thực tế.
Với một sản phẩm tán cối, hãy kiểm tra ít nhất vật liệu – kích thước – ren – chiều cao phần ren – cấp cơ tính – proof load – kiểu mối ghép trước khi đưa ra kết luận về khả năng chịu tải.
