Một con đai ốc có thể chỉ có kích thước vài centimet, nhưng trong một mối ghép cơ khí, nó lại là một trong những chi tiết trực tiếp quyết định khả năng chịu lực và độ ổn định của toàn bộ liên kết.

Đặc biệt, khi làm việc với bu lông cường độ cao, việc lựa chọn đai ốc không thể chỉ dựa vào M8, M10, M12…

Một trong những thông số quan trọng cần quan tâm là cấp bền của đai ốc.

Theo ISO 898-2:2022, đai ốc thép carbon và thép hợp kim có các cấp tính chất cơ học như 5, 6, 8, 10 và 12 đối với các loại đai ốc có khả năng chịu tải đầy đủ. Tiêu chuẩn cũng quy định yêu cầu về cơ tính, tải thử và ký hiệu nhận biết trên đai ốc.

Vậy đai ốc cấp 8, cấp 10 và cấp 12 khác nhau như thế nào?

1. Cấp bền của đai ốc thực sự có nghĩa là gì?

Trước tiên cần phân biệt:

M10 không phải là cấp bền.

• M10 → liên quan đến kích thước ren danh nghĩa.
• 8 / 10 / 12 → là cấp tính chất cơ học (property class) của đai ốc.

Nói đơn giản, cấp bền cho biết khả năng chịu tải của đai ốc theo hệ tiêu chuẩn tương ứng.

Đối với đai ốc theo ISO 898-2, ký hiệu cấp bền được thể hiện bằng số như:

8 → cấp 8
10 → cấp 10
12 → cấp 12

Các đai ốc thuộc phạm vi tiêu chuẩn phải có ký hiệu nhận biết cấp bền và ký hiệu nhà sản xuất theo yêu cầu đánh dấu.

Lưu ý: Không nên hiểu số “8”, “10” hay “12” trên đai ốc đơn giản là “độ bền kéo bằng 800, 1000 hay 1200 MPa”. Đây là ký hiệu cấp tính chất cơ học, được xác định thông qua các yêu cầu và phép thử của tiêu chuẩn.

2. Đai ốc cấp 8, 10 và 12 khác nhau như thế nào?

Có thể hình dung theo cấp độ khả năng chịu tải:

Cấp đai ốc	Mức độ	Thường kết hợp với bu lông
8	Cấp bền cao	8.8
10	Cấp bền cao hơn	10.9
12	Cấp bền rất cao	12.9

Theo bảng phối hợp trong ISO 898-2:2022, đai ốc cấp 8 được quy định để phối với bu lông cấp cao nhất 8.8; cấp 10 với 10.9; cấp 12 với 12.9. Một đai ốc có cấp cao hơn có thể thay thế cấp thấp hơn trong một số trường hợp, ngoại trừ các loại đai ốc tự hãm/prevailing torque nut phải tuân theo yêu cầu phối hợp tương ứng.

Đây là điểm rất quan trọng:

Không nên chỉ nhìn vào bu lông.

Một bộ liên kết tốt phải xem xét cả bu lông + đai ốc + long đền + vật liệu liên kết + điều kiện tải.

3. Vì sao bu lông 10.9 không nên tùy tiện đi với đai ốc cấp thấp?

Hãy tưởng tượng một mối ghép sử dụng:

Bu lông 10.9 + đai ốc cấp thấp hơn

Khi siết, tải không chỉ tác động lên thân bu lông mà còn tác động lên phần ren ăn khớp giữa bu lông và đai ốc.

Nếu đai ốc không đủ khả năng chịu tải, phần ren của đai ốc có thể bị:

• biến dạng;
• tuôn ren;
• hư hỏng ren;
• mất khả năng giữ tải;
• làm giảm độ an toàn của toàn bộ mối ghép.

Vì vậy, trong các liên kết yêu cầu khả năng chịu tải cao, không nên chỉ chọn bu lông có cấp bền cao mà bỏ qua cấp bền của đai ốc.

ISO 898-2 cũng quy định các tổ hợp giữa cấp đai ốc và cấp bu lông nhằm đảm bảo khả năng chịu tải của mối ghép.

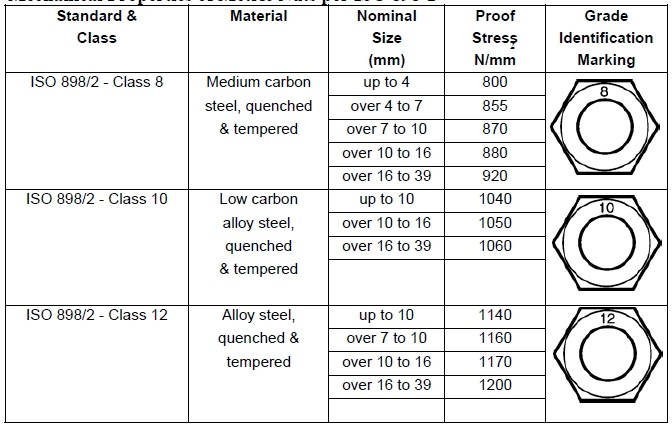

4. Đọc ký hiệu trên đai ốc như thế nào?

Đây là phần rất đáng chú ý khi kiểm tra hàng thực tế.

Một đai ốc cấp bền cao có thể được đánh dấu trực tiếp trên thân hoặc trên vị trí phù hợp theo quy định của tiêu chuẩn.

Ví dụ:

Đai ốc có ký hiệu: 8

→ có thể nhận biết là đai ốc cấp 8.

Đai ốc có ký hiệu: 10

→ đai ốc cấp 10.

Đai ốc có ký hiệu: 12

→ đai ốc cấp 12.

Ngoài ký hiệu cấp bền, tiêu chuẩn còn yêu cầu ký hiệu nhận biết của nhà sản xuất. Với một số hình dạng không thuận tiện cho việc dập số, có thể sử dụng hệ thống ký hiệu dạng “đồng hồ” theo tiêu chuẩn.

5. Đai ốc cấp 8 dùng cho đâu?

Đai ốc cấp 8 thường phù hợp cho các mối ghép sử dụng bu lông tương ứng trong các ứng dụng cơ khí và kết cấu yêu cầu độ bền cao hơn so với các loại đai ốc thông dụng.

Có thể gặp trong:

Cơ khí chế tạo
Máy móc công nghiệp
Kết cấu thép
Thiết bị cơ khí
Các cụm liên kết chịu tải

Trong hệ ISO 898-2, cấp 8 được phối hợp với bu lông cấp cao nhất 8.8 trong bảng phối hợp tiêu chuẩn.

6. Đai ốc cấp 10 – khi nào cần sử dụng?

Khi mối ghép sử dụng bu lông cấp 10.9, yêu cầu về khả năng chịu tải của đai ốc cũng tăng lên.

Đây là lúc đai ốc cấp 10 trở nên phù hợp.

Các ứng dụng có thể bao gồm:

• Máy móc công nghiệp;
• Thiết bị cơ khí;
• Cụm truyền động;
• Kết cấu chịu tải;
• Các mối ghép yêu cầu độ bền cao.

Một trong những nguyên tắc quan trọng là:

Bu lông cấp cao không nên được xem xét tách biệt khỏi đai ốc đi kèm.

7. Đai ốc cấp 12 – dành cho mối ghép yêu cầu cao

Đai ốc cấp 12 nằm ở nhóm cấp tính chất cơ học cao trong hệ thống này.

Theo ISO 898-2:2022, đai ốc cấp 12 được quy định để phối hợp với bu lông cấp 12.9 trong bảng phối hợp.

Loại này phù hợp hơn với những hệ thống mà yêu cầu về khả năng chịu tải của mối ghép cao và việc kiểm soát vật tư cần chặt chẽ.

Tuy nhiên, không nên hiểu rằng “cấp càng cao thì lúc nào cũng càng tốt”.

Việc lựa chọn còn phụ thuộc vào:

tải trọng → vật liệu → kích thước ren → tiêu chuẩn → môi trường → phương pháp siết → yêu cầu thiết kế.

8. Một sai lầm rất phổ biến: Chỉ nhìn kích thước M10, M12…

Một khách hàng có thể nói:

“Cho tôi đai ốc M10.”

Nhưng với nhu cầu kỹ thuật, câu hỏi tiếp theo cần là:

M10 loại nào?

Bởi M10 mới chỉ nói về kích thước ren danh nghĩa.

Cần tiếp tục xác định:

M10 × bước ren bao nhiêu?
Cấp bền nào?
Tiêu chuẩn nào?
Vật liệu gì?
Bề mặt xử lý ra sao?
Loại đai ốc nào?

Ví dụ:

M10 – cấp 10 – thép – mạ kẽm – đai ốc lục giác

và

M10 – inox 304 – đai ốc lục giác

có thể có kích thước ren tương tự nhưng mục đích sử dụng và tính chất vật liệu hoàn toàn khác nhau.

9. Chọn đai ốc thế nào cho đúng?

Khi tiếp nhận yêu cầu từ khách hàng hoặc kiểm tra vật tư, có thể sử dụng checklist đơn giản sau:

BƯỚC 1 — Xác định kích thước

Ví dụ:

M6 / M8 / M10 / M12 / M16…

BƯỚC 2 — Xác định bước ren

Không nên mặc định mọi sản phẩm cùng đường kính đều có cùng bước ren.

BƯỚC 3 — Xác định cấp bền

Ví dụ:

8 / 10 / 12

BƯỚC 4 — Xác định tiêu chuẩn

Ví dụ:

DIN / ISO / ASTM / JIS…

BƯỚC 5 — Xác định vật liệu và xử lý bề mặt

Ví dụ:

Carbon Steel / Alloy Steel / Stainless Steel
Mạ kẽm / Black Oxide / Geomet…

BƯỚC 6 — Kiểm tra sự tương thích với bu lông

Đây là bước rất quan trọng đối với các mối ghép chịu tải.

KẾT LUẬN

Đai ốc không phải là một chi tiết “nhỏ thì chọn đại”.

Trong một mối ghép cơ khí, kích thước, bước ren, tiêu chuẩn, vật liệu và cấp bền của đai ốc đều có thể ảnh hưởng đến khả năng làm việc của toàn bộ liên kết.

Đặc biệt với các hệ thống sử dụng bu lông cường độ cao như 8.8, 10.9 và 12.9, việc lựa chọn đai ốc tương thích là yếu tố không nên bỏ qua.

Hiểu đúng cấp bền – chọn đúng đai ốc – kiểm soát tốt chất lượng mối ghép.
